Скорости на опресняване на ESL и производителност на дисплея

Основното ограничение

Електронните етикети на рафтовете работят при физическо ограничение, което никакъв маркетинг не може да скрие:електрофоретичните частици се движат през вискозна течност, а вискозната течност се съпротивлява на движението. Никаква софтуерна актуализация няма да поправи това.

Честотата на опресняване на ESL-обикновено300ms до 2000msза актуализация на цял екран-излиза директно от времето, необходимо на заредения титанов диоксид и частиците от сажди да мигрират през въглеводороден разтворител под приложено електрическо поле. Частиците се сблъскват със сили на съпротивление (Стоуксово съпротивление, ако искате техническия термин, математиката зад него има по-малко значение от практическия ефект: частиците се забавят в гъста течност). Те взаимодействат електростатично със съседните частици. Те се придържат към стените на капсулата след продължителна почивка.

Всяка милисекунда от времето за опресняване отразява реални събития от -молекулярни мащаби, случващи се в милиони микрокапсули едновременно. Тези, които идват от LCD или OLED фон, трябва напълно да изоставят този умствен модел. Това не са дисплеи, които "сканират" пикселите с електрони. Това са електрохимични системи, които физически преместват материята.

Движещи вълнови форми: където инженерството среща електрохимията

Theуправляваща вълнова формае мястото, където усилията за оптимизация са концентрирани най-интензивно. Това е времева последователност-напрежение, която трябва да изпълни четири цели едновременно: изтриване на предишното изображение, активиране на бавни частици, установяване на референтна скала на сивото и записване на новото изображение-всичко това при минимизиране на консумацията на енергия, призрачните артефакти и общата продължителност на опресняване.

Изтриванеидва на първо място. Дисплеят задвижва всички пиксели в еднакво оптично състояние, обикновено бяло. Защо да се занимавам? Тъй като EPD частиците показват поведение,-зависимо от пътя. Пиксел, преминаващ от черно към сиво, следва различна траектория от този, преминаващ от бяло към сиво. Това стана очевидно по време на ранните внедрявания, когато клиентите се оплакаха от непоследователно изобразяване в сивата скала. Изтриването принуждава всички пиксели към обща начална точка, елиминирайки зависимостта от началните условия.

Активиранеследва-високо{1}}променливо напрежение (±15V при 50-100Hz), което осцилира частиците между оптичните крайности. Този процес разклаща разхлабените частици, които са се успокоили. Частиците, които са останали неподвижни, развиват повишена повърхностна адхезия към стените на капсулата и съседните частици. Тестването разкрива оптималната продължителност на активиране чрез анализиране на инфлексната точка на кривата на яркостта-срещу-времето – точният момент, когато подвижността на частиците достига максимална отзивчивост. Преминете по-кратко и мудните частици ще останат. Карайте по-дълго и енергията се губи.

Тогава идвареферентно заведение в сивата скала. Дисплеят създава равномерно бяло референтно състояние, тъй като точността на EPD нивата на сивото зависи критично от започването от известна оптична базова линия. По-специално, вмъкването на кратък интервал на нулево-напрежение след тази фаза подобрява последващата консистенция на сивата скала. Частиците се нуждаят от момент, за да се стабилизират, преди да бъдат помолени да ударят точни междинни позиции.

накраяписане на изображения. Пиксел-специфични напрежения и времетраене задвижват частиците до целеви позиции. 16-степенна скала на сивото изисква прецизен контрол на вертикалното разпределение на частиците във всяка микрокапсула - частиците на горната повърхност произвеждат бяло, на дъното произвеждат черно, а междинните позиции произвеждат сиво.

Натискане към 300ms

Колко бързо всъщност могат да работят ESL системите? Демонстрирана е агресивна оптимизация на формата на вълната180ms намалениев продължителност на фазата на активиране и120ms намалениев референтна фаза на сивата скала. Тези печалби идват от няколко техники, усъвършенствани през множество цикли на внедряване.

Анализ на инфлексната точкапозволява наблюдение на-оптичен отговор в реално време вместо използване на фиксирани времена на активиране.Намаляване на превключването на полярносттаима значение, тъй като обръщането на полярността на напрежението генерира пикове на тока и губи енергия-последователността на операциите за минимизиране на тези преходи се натрупва. истратегическо вмъкване на 0V интервалиизползва импулса на частиците, позволявайки продължителна миграция без разход на енергия.

Теоретичният минимум за текущото{0}}генериране на EPD материали изглежда приблизително200 мсза приемливо качество на изображението. Някои панели са увеличени до 180 ms при контролирани условия, но влошаването на качеството става забележимо. Преодоляването на тази бариера ще изисква иновации в материалите, а не интелигентност във формата на вълната.

Режими на опресняване: Трилемата за скорост-качество-призрак

Всяко ESL опресняване включва неизбежен три{0}}компромис. Никое инженерство не може да го избегне; човек може само да избере какви компромиси да приеме. Опитът от внедряването в среди за търговия на дребно с хранителни стоки, електроника и аптеки доведе до сериозни заключения за това кога да се използва всеки режим.

Глобално опресняване (режим GC16)

Това е пълното нулиране-750-2000msна черно-бяло-черно мигане, което принуждава всяка частица да премине през пълни цикли на миграция. Изглежда драматично, клиентите понякога питат дали етикетите не работят добре, но това е единственият режим, който напълно елиминира натрупаните позиционни грешки.

Глобалното опресняване е необходимо след разширени последователности от частично опресняване, при показване на изображения с висока-прецизност или когато призрачните изображения са станали визуално нежелателни. Една верига за хранителни стоки първоначално се противопостави на „грозното мигане“ и се опита да стартира чисти частични актуализации. Три седмици по-късно промоционалните им етикети бяха почти нечетливи. Сега те изпълняват глобално опресняване всяка вечер в затворени часове.

Частично опресняване

Частичното опресняване актуализира само пикселите, които се различават между кадрите, завършвайки250-500ms. Спестяванията на време са значителни-измерванията показват70% намаление на мощносттана типичните актуализации на цените-но съществува компромис.

Непроменените пиксели не получават управляващо напрежение. Техните частици постепенно се установяват във все по-стабилни конфигурации. Стабилен звучи добре, докато човек не разбере, че стабилен също означава неподвижен. След 5-10 частични цикъла на опресняване, призрачните артефакти стават видими. Този праг варира според производителя; някои панели понасят 15 цикъла, други показват проблеми след 6. Единственият надежден подход е дисциплинирано периодично глобално опресняване.

Бързо опресняване (режим DU)

Режим на директна актуализацияжертва изцяло възможността за сива скала. Всеки пиксел е двоичен-черен или бял, без нищо между тях. Това позволява120-250msактуализира се с едно светване, но краищата на текста изглеждат псевдоними и изображенията са изключени.

Само за ESL приложения с цена-, показващи цифрови знаци, режимът DU често представлява най-доброто място. Паралелен--тест в магазин за потребителска електроника разкри, че клиентите не могат да разграничат цените, изобразени с DU-, от цените, изобразени с GC16, при нормални разстояния за гледане. Икономиите на енергия бяха значителни.

Режим на анимация A2

При80-120ms, режим A2 се доближава до скоростите на опресняване,-съвместими с видео. Използван е за демонстрации на продукти и интерактивни павилионни приложения.

Но компромисите са сериозни. Призрачните изображения се натрупват бързо. Контрастът намалява. Фините детайли изчезват след няколко цикъла. Един клиент искаше анимирано промоционално съдържание върху етикети на рафтове-технически възможно с A2, но влошаването на качеството на изображението след 30 секунди го направи непрактично. Този режим съществува за въвеждане с писалка и кратки демонстрации, а не за производствено внедряване на ESL.

Избор на правилния режим

Как да берем? Честно казано, типът съдържание обикновено решава вместо вас. Фотографските изображения изискват GC16; Ценовите числа могат да използват DU. Честотата на актуализиране променя баланса-редките актуализации са в полза на качеството, честите актуализации са в полза на скоростта. И независимо от основния режим, глобалното опресняване трябва да се извършва на определени интервали. Няма как да избягате от проблема с натрупването на призраци.

Параметри на производителността на дисплея

Контрастно съотношение

Коефициентите на контраст на EPD обикновено варират от8:1 до 15:1, с премиум панели, достигащи20:1. Сравнението с LCD спецификациите (1000:1+) е подвеждащо.

EPD контрастът се измерва при околна осветеност-реалните условия, при които клиентите четат етикетите на рафтовете. LCD контрастът се срива при силна околна светлина; EPD контрастът се подобрява. Измерванията на четливостта на ESL в среда на магазин с 800+ lux горно осветление показват напълно избледнели LCD екрани наблизо.

Скенерите за баркод трябва някъде наоколоКонтраст 6:1за надеждно четене-тествахме това на множество модели скенери. Всеки търговски ESL, който сме измервали, изчиства лесно тази лента, което означава, че лазерните скенери могат да четат баркодове директно от електронния дисплей без проблеми.

Разделителна способност и плътност на пикселите

ESL плътност на пикселите (100-150 DPI) отразява съзнателен инженерен избор, а не технологично ограничение. По-високата разделителна способност изисква повече пиксели, всеки от които изисква индивидуално управление-, което увеличава времето за опресняване, консумацията на енергия и разходите за компоненти.

Някои клиенти са поискали 200+ DPI дисплеи. На въпроса за разстоянието на гледане отговорът винаги е бил над 50 см. На това разстояние 100 DPI осигурява адекватна четливост на текста. Прекомерното-указване на разделителната способност губи ресурси без видима полза.

Възможност за цвят

Стандартен черно{0}}и-бял ESLостава работният кон: най-бързо опресняване (300ms), най-ниска мощност, най-висока надеждност. Той се справя ефективно с 90% от приложенията за показване на цени.

Четири{0}}цветови системиизползването на технологията E Ink Spectra 3100 позволява едновременно черен/бял/червен/жълт дисплей. Полезно за акцентни цветове-специфични за марката, но времето за опресняване се удължава допълнително.

Пълно{0}}цветни панелиизползването на технологията ACeP Gallery може да създаде фотографски изображения. Системата от циан-пурпурно-жълто-бели частици е наистина впечатляваща-снимките на продуктите, показани на тези панели, често се приемат за отпечатани. но1500ms+ времена за опресняванеи значително по-високите разходи ограничават приложението до първокласни случаи на употреба, където визуалното въздействие оправдава разходите.

Когато става въпрос за цвят, въпросът винаги е дали допълнителната информационна стойност оправдава времето за опресняване, мощността и единичната цена. Девет пъти от десет монохромният върши работата.

Ghosting: Устойчивият артефакт

Призрачните изображения не са дефект, който трябва да бъде отстранен. Това е присъща характеристика на електрофоретичната технология, която изисква управление.Всеки, който обещава производителност-без призрак на EPD, или представя погрешно технологията, или продава панели, които се опресняват достатъчно бавно, за да скрият проблема.

Откъде идва ghosting

Три механизма допринасят.Непълна миграция на частици-частици, които не успяват да достигнат предвидените позиции поради недостатъчна продължителност на движение или напрежение.Разпределение на остатъчния заряд-неравномерно натрупване на заряд по стените на капсулата, което засяга последващото движение на частиците. ихистерезис на адхезията на частиците-частици, които са останали неподвижни, развиват повишена повърхностна адхезия.

Значително време беше изразходвано за характеризиране на поведението на ghosting при различни производители на панели. Вариациите са значителни; някои панели се появяват видимо след 5 частични актуализации, докато други понасят 12-15.

Факторите на околната среда го влошават

температураима огромно значение. Вискозитетът на разтворителя се увеличава при ниски температури, възпрепятствайки движението на частиците и изостряйки ореолите. Под 10 градуса времето за опресняване се нуждае от удължаване или трябва да се приемат видими артефакти. Под 0 градуса стандартните панели стават проблемни-наблюдавани са напълно нечетливи дисплеи в хладилни кутии, използващи панели, които не са предназначени за студена работа.

Напрежение на батериятазасяга и ghosting. Изтощените батерии доставят намалено захранващо напрежение, причинявайки непълна миграция на частиците. Един клиент на аптека изпита мистериозни проблеми с призраци, които се оказаха повредени батерии в партида етикети. ESL системите трябва да прилагат откриване на-ниска батерия с предупреждения за превантивна поддръжка.

Обновяване на хронологиятасмесва всичко. Пиксел, който многократно показва едно и също съдържание, развива все по-устойчиви конфигурации на частици. Статичното съдържание се появява по-бързо от динамичното съдържание-противоречиво, докато не се разбере механизмът на адхезия.

Управление на Ghosting на практика

Периодично глобално опресняванеостава основното смекчаване. Типичната препоръка е задължително опресняване на цял-екран след всеки 5-10 частични актуализации, въпреки че оптималният интервал варира според панела и работните условия.

Температурно{0}}компенсирани справочни таблиципомощ в променливи среди. Параметрите на управление, съхранени в LUT, индексирани по температура, автоматично удължават продължителността на формата на вълната при ниски температури. Измерванията показват40% намаление на фантомитеизползвайки добре-настроена температурна компенсация спрямо фиксирани параметри.

Историческа компенсация на рамкатае по-усъвършенствано-коригиране на текущите управляващи вълнови форми въз основа на хронологията на опресняване на ниво-пиксел, за да компенсира натрупаното позиционно отклонение. Не всички ESL контролери поддържат това, но това прави измерима разлика при панели, които са били в експлоатация от месеци.

Дизайн на съдържаниетосъщо има значение. Белите фонове с черен текст създават по-малко видими призраци, отколкото обратните цветови схеми. ESL шаблоните трябва да бъдат проектирани с оглед на характеристиките на призрачни изображения-избягвайте големи плътни черни области, които очевидно ще бъдат призрачни, предпочитайте бели фонове.

Ефективност на-опресняване на системно ниво

Индивидуалното време за опресняване на ESL е само един компонент на латентността на системната актуализация. За внедрявания с хиляди етикети, мрежовата архитектура доминира общото време за актуализиране. Някои клиенти са обсебени от подобренията на опресняването на панела от 50 ms, като същевременно игнорират тесните места в мрежата, които добавят 30 секунди към техните цикли на актуализиране.

Комуникационни протоколи

Патентовани RF системи под 1GHzпредлагат максимална площ на покритие и проникване в сградата. Комуникационният обхват от-до-етикета надхвърля 25 метра, което е от значение в-среди на дребно с големи площи. Ограниченията на честотната лента ограничават капацитета за едновременна актуализация, но за типичните модели на актуализация на дребно това рядко се превръща в пречка.

Bluetooth Low Energy с PAwR(Периодично рекламиране с отговори, добавено в BLE 5.4) позволява стандартизирана двупосочна комуникация с огромен брой устройства. Една точка за достъп теоретично може да адресира32 640 етикета-128 групи по 255 етикета на група. Периодичният рекламен интервал определя латентността на системата; по-кратките интервали осигуряват по-бърза реакция при по-високи разходи за енергия. Системите BLE са внедрени с интервали от 1 секунда за чувствителни към времето приложения и интервали от 10 секунди за рутинни актуализации на цените.

Мрежова топологияследва звезден модел с централизирани шлюзове. Всеки шлюз покрива определена зона; припокриващото се покритие осигурява излишък. Големите внедрявания на дребно изискват внимателно планиране на радиочестотни канали-едно внедряване, при което два шлюза на съседни канали създават модели на смущения, причиняващи 15% загуба на пакети.

Реална-световна пропускателна способност

В производствените системи,3000 актуализации на етикети за 5 минутичрез един шлюз е постоянно постижимо. Латентност от край-до-край от команда на сървъра за показване на изпълнение на завършване3-10 секундив зависимост от натоварването на мрежата и изискванията за повторен опит.

Критичното прозрение от опита с внедряването: за типични сценарии за актуализиране на дребно, при които промените в цените се разпространяват до хиляди етикети, мрежовата производителност на-ниво на системата ограничава общото време за актуализиране, а не скоростта на опресняване на отделните етикети. Оптимизирането на индивидуалните честоти на опресняване под 500 ms осигурява намаляваща възвръщаемост, когато разпространението по мрежата изисква секунди.

Консумация на енергия и живот на батерията

EPD консумацията на енергия възниква почти изключително по време на събития за опресняване. Токът в режим на готовност е незначителен-микроамперите са измерени. Този профил позволявамного{0}}годишен живот на батериятаот монетни клетки, което остава един от най-силните аргументи за EPD-базиран ESL.

Какво консумира енергия

Брой пикселиима линейна връзка-по-големите дисплеи консумират пропорционално повече.Дълбочина на сивата скалаима значение, защото GC16 с 16 нива изисква по-сложни вълнови форми от двоичния DU режим.Избор на режим на опресняванеима голямо въздействие; глобалното опресняване изразходва 2-3 пъти мощността на частичното опресняване. итемпературавлияе върху консумацията на енергия, тъй като студената среда изисква по-дълги форми на вълната.

Живот на батерията на практика

ЗаCR2450 литиеви монетни клеткис приблизително 600mAh капацитет, наблюдаваната производителност е следната:

Тези прогнози предполагат работа при стайна температура. Приложенията за хладилно съхранение-хладилни и замразени секции-изпитват ускорено изтощаване на батерията както от увеличената мощност на опресняване, така и от намаления капацитет на батерията при ниски температури. Етикет с оценка за 5 години при стайна температура може да издържи 2 години в хладилна кутия.

Всяко опресняване изразходва ограничен капацитет на батерията. Един клиент искаше анимирани ценови промоции да работят непрекъснато-батериите издържаха три седмици. Системните архитекти трябва да определят изискванията за честота на актуализиране преди избора на хардуер. Етикет, изискващ ежечасни актуализации, се нуждае от различна архитектура на батерията от тази, която се актуализира ежедневно.

Температурни ефекти върху производителността

Температурата влияе върху производителността на ESL чрез множество механизми, което го правинай-важната променлива на околната среда. Това е демонстрирано многократно при внедрявания в-климатично контролирани търговски етажи, хладилни шкафове, секции за замразени храни и приложения на открито.

Вискозитет на разтворителя

Това навлиза в известна химия, но кратката версия: EPD разтворителят става по-дебел, когато е студен. Връзката приблизително следваКрива на Арениус-без да навлизаме твърде дълбоко в термодинамиката, важното е, че ефектът е експоненциален, а не линеен.

При25 градуса(референтно условие), частиците проявяват номинална подвижност. При0 градуса, вискозитетът се удвоява приблизително, намалявайки наполовина скоростта на частиците. При-20 градуса, вискозитетът се увеличава приблизително 4 пъти, което изисква пропорционално удължени продължителности на формата на вълната. Математиката предсказва това доста добре, въпреки че резултатите-в реалния свят понякога варират в зависимост от конкретната формула на разтворителя, която всеки производител използва.

Тестването на претенциите на един производител за „широка температура“ чрез пускане на техните панели при -15 градуса разкри времето за опресняване, удължено от 400 ms до 1100 ms. Панелите работеха, но спецификациите предполагаха много по-добри студени характеристики.

Класификации на работния диапазон

Стандартни панелипокритие от 0 градуса до 40 градуса с базова производителност.Панели с разширен обхватдръжка -10 градуса до 50 градуса с умерена компенсация на формата на вълната.Широки температурни панели-необходими за фризерни кутии-работят от -25 градуса до 60 градуса, като използват специализирани ламинатни материали в предната равнина, интегриран температурен сензор и адаптивен избор на форма на вълната. вярнофризер{0}}панелиоптимизирани за -30 градуса до 10 градуса съществуват, но изискват премиум цени.

Температурна компенсация

Широко{0}}температурният ESL включва-температурни сензори на чипа, набори от параметри на множество вълнови форми, съхранени в паметта, и автоматичен избор на параметри въз основа на измерената температура. Удължена продължителност на формата на вълната за студена работа и намалени колебания на напрежението за работа при висока-температура.

Понижението в производителността при широко{0}}температурна работа не е-тривиално. Измерванията показват времена за опресняване при екстремни температуридвойно до тройноефективност при-стайна температура. Клиентите, които внедряват в хладилни среди, трябва да вземат предвид това в своите изчисления на времето за актуализиране.

Където изискванията за ESL се различават НОВ РАЗДЕЛ

Общата спецификация за „на дребно ESL“ покрива може би 60% от внедряванията-в реалния свят. Останалите 40% включват специализирани изисквания, които възникват само при изследване на конкретни вертикални пазари. Това, което работи в магазин за потребителска електроника, се проваля впечатляващо в склад за замразени храни. Следващите раздели документират опита с внедряването в индустрии, където стандартните предположения за ESL се разпадат.

Прясна храна и хранителни стоки: Динамичното ценообразуване среща нетрайните запаси

Търговията на дребно с пресни храни представлява най-взискателното ESL приложение поради проста причина: стойността на продукта намалява непрекъснато, докато се показва. Пържола, която струва $15/lb в понеделник сутринта, може да струва $7/lb до сряда вечерта, ако не е продадена. Традиционните хартиени етикети не могат да уловят тази крива на стойността. ESL може-, но изискванията за внедряване се различават съществено от стандартните цени за хранителни стоки.

Динамично ценообразуванеизисква честота на актуализиране, която би изтощила стандартните ESL батерии в рамките на месеци. Отдел за пресни храни, който поддържа четири актуализации на цените ежедневно-сутрешна наличност, корекция на обяд, вечерна отбивка, нулиране през нощта-консумира батерия 4 пъти по-бързо от скоростта на централен-етикет на магазин, актуализиран веднъж седмично. Изборът на химия на батериите се измества от стандартни CR2450 монетни клетки към клетки с по-висок-капацитет литиево-тионилхлоридни клетки или акумулаторни опции с индуктивни зарядни станции, вградени в рафтове.

Дисплей за срок на годностдобавя изисквания за плътност на информацията. Един прост ценови етикет се нуждае от около 50 знака. Етикет за прясна храна, показващ цена, единична цена, дата на опаковката, продажба-по дата и употреба-по дата, изисква 150+ знака с четлив размер на шрифта. Недвижимата площ на дисплея се увеличава съответно - етикетите от 2,9" и 4,2" стават стандартни, където 2,13" са достатъчни за централен магазин.

Отделът за пресни морски дарове на една верига от хранителни магазини внедри 4,2" три-цветен ESL с интегриран NFC за взаимодействие със смартфона на клиентите. Червеният акцентен цвят подчертава артикулите, които се приближават към продажба-по дати с автоматично прогресивно ценообразуване на намаление: 15% отстъпка при оставащи 48 часа, 30% след 24 часа, 50% след 12 часа. Бекенд интеграцията изисква реално-време свързаност на системата за управление на инвентара-инфраструктурата на ESL по същество стана част от системата за намаляване на инвентара, а не просто инструмент за ценообразуване от 23% в пилотния отдел, платен за цялото внедряване за седем месеца.

Студени средивъведе температурните усложнения, обсъдени по-рано. Млечните охладители, работещи на 4 градуса, причиняват забележимо забавяне на опресняването. Месните случаи при 2 степен са по-лоши. Касите за замразени храни при -18 градуса изискват специализирани широкотемпературни панели, които струват 40-60% повече от стандартните единици. Един търговец на замразени храни първоначално разположи стандартни панели в секцията си за сладолед; етикетите станаха нечетливи в рамките на една седмица, тъй като се натрупаха ореоли от неадекватно опресняване при работна температура.

Температурният градиент в хладилните шкафове създава допълнителна сложност. Системите за въздушна завеса произвеждат температурни вариации от 8-12 градуса между предния край (по-топъл, близо до смесване на околния въздух) и задния (по-студен, близо до изпарителя). Етикетите в предната част на кутията за млечни продукти може да работят при 8 градуса, докато етикетите отзад работят при 2 градуса -достатъчно различни, за да изискват различна синхронизация на формата на вълната. Усъвършенстваните внедрявания прилагат отчитане на температурата по етикет с индивидуализирани параметри за опресняване.

Проследяване на нетрайни запасиинтеграцията представлява следващата еволюция. Когато ESL системите се свързват двупосочно с управлението на инвентара, етикетът става сензор, както и дисплей. -Откриване на недостиг-идентифициране кога позиция на рафта е празна въз основа на липса на продажбена активност-позволява автоматични сигнали за попълване. Един производствен отдел намали--инцидентите със складови наличности с 34%, използвайки ESL-интегрирано наблюдение на инвентара, което маркира позиции без продажбена дейност за повече от 4 часа по време на пиковите периоди.

Складова и промишлена логистика: Мащабът променя всичко

Внедряването на ESL в промишлени складове работи при ограничения, които архитектите на системи за търговия на дребно рядко срещат. Един магазин за хранителни стоки може да има 15 000 SKU на 40 000 квадратни фута. Разпределителен център, обслужващ тази верига за хранителни стоки, има 50 000+ SKU на 500 000 квадратни фута с височина на тавана 40 фута. Моделите на радиочестотно разпространение, които работят в търговска среда с таван от 12-фута, се провалят напълно в склад със стоманени стелажи, простиращи се до 35 фута.

Идентификация на местоположението на контейнераизисква различни приоритети на дисплея от етикетите с цени на дребно. Доминиращата информация не е цената-а код на местоположение, SKU и количество. Складовите ESL шаблони обикновено показват идентификатори на местоположение с 48-пункта или по-големи шрифтове, четими от 3+ метра, което позволява на операторите на мотокари и-пакетните работници да идентифицират местоположения, без да се доближават до кошчето. Изискванията за съотношението на контраста се затягат, тъй като гледането става при променливо промишлено осветление-някои коридори под директни осветителни тела на високи стени при 1500+ лукса, други в сянка при 200 лукса.

Pick{0}}to-light интеграцияразширява ESL отвъд пасивния дисплей в активно насочване на работния процес. Светодиодните индикатори, интегрирани с електронни -хартиени дисплеи, мигат, за да насочват работниците да избират местоположения. EPD показва какво да изберете; светодиодът показва къде да изберете. Комбинираните системи намаляват процентите на грешки при избор от типичните 0,5-1% диапазони до 0,1% или по-добри. Бюджетът на мощността се променя-Светодиодната индикация по време на операциите по събиране консумира повече енергия, отколкото цикълът на опресняване на електронна-хартия. Архитектурите на батериите се адаптират съответно, като често преминават към AA литиеви клетки или кабелно захранване за места с висока активност.

Високи стелажи-стрес радиочестотни комуникационни системи. Металните стелажи създават многолъчеви смущения. Високите пътеки създават зони на сянка. Един шлюз, покриващ 25 метра в търговията на дребно, може да покрие само 8-10 метра в гъста складова среда. Плътността на шлюза се увеличава 3-4 пъти в сравнение с внедряването на дребно за еквивалентно покритие. Някои внедрявания в складове работят с хибридни мрежи - под 1GHz за проникване в гъсти стелажни зони, WiFi за отворени сценични зони, с междинен софтуер, обединяващ комуникационния слой.

Мобилни дисплеи,-монтирани на мотокарпредставляват нововъзникващ складов ESL вариант. Вместо фиксирани етикети на рафтове, дисплеите се монтират върху мачтите на мотокари и получават-инструкции за избор в реално време, докато операторите навигират в склада. Тези устройства се актуализират непрекъснато-местоположение, количество, следваща дестинация-изисквайки архитектури на захранване, напълно различни от статичните етикети на рафта. Кабелното захранване от електрическата система на мотокара е стандартно; работата на батерията не е жизнеспособна за непрекъснато{6}}актуализиране на приложения.

Автоматизиране на инвентаризациятаизползва двупосочна ESL комуникация. RFID интегрирането позволява автоматично броене на цикъла-продукти, маркирани с RFID, преминават близо до ESL модули, оборудвани с RFID четци, и броят на инвентара се актуализира без ръчно сканиране. Разгръщането на дистрибуторски център намали работата по преброяване на физически инвентар с 60%, използвайки ESL-интегрирано броене на RFID цикъл, което поддържа постоянна точност на инвентара над 99%.

Оценки за сурова средаматерия в индустриален контекст. IP54 устойчивост на прах и пръски е базовата линия за ESL в складове; IP65 става необходим в среди с процедури за почистване с измиване. Химическата устойчивост има значение в съоръженията, работещи с разтворители или почистващи препарати. Един склад за автомобилни части изискваше етикети, устойчиви на излагане на спирачна течност и трансмисионна течност-стандартните ESL корпуси се влошиха в рамките на месеци. Специализираните кутии с устойчиви на химикали-поликарбонатни корпуси добавиха 35% към единичната цена, но се оказаха съществени за дълготрайността на внедряването.

Здравеопазване и фармация: Точността не-подлежи на договаряне

Внедряването на ESL в аптеките е изправено пред регулаторни изисквания, които липсват при конвенционалната търговия на дребно. Грешка в ценообразуването в магазин за хранителни стоки означава оплаквания от клиенти и потенциална правна експозиция съгласно законите за точност на цените. Грешка в етикетирането на лекарството в аптека може да означава увреждане или смърт на пациента. Профилът на риска фундаментално променя приоритетите на дизайна на системата.

Дисплей за идентификация на лекарствотоизисква плътност на информацията отвъд типичния ESL на дребно. Етикетът на рафта на аптеката трябва да показва: име на лекарството (марка и генерично), сила, дозирана форма, NDC номер, цена, единична цена, производител и често изисквания за съхранение. Поставянето на това на 2,13" етикет изисква внимателна типография-или по-често разполагане на 2,9" или по-големи дисплеи. Някои аптеки използват 4,2" етикети с QR кодове, водещи към пълна информация за предписване.

Проверка на точността на баркодастава критично. Персоналът на аптеката сканира лекарствата многократно по време на работния процес на отпускане-получаване, рафтове, теглене, проверка, раздаване. ESL-показваният баркод трябва да се сканира правилно на всяка стъпка. Това затяга изискванията за съотношение на контраст над минималните стойности на дребно. Тестването на сканиращо оборудване за аптеки разкрива, че по-старите скенери за фармацевтична проверка-някои все още използват CCD технология вместо модерни лазерни скенери или скенери за изображения-изискват 10:1 или по-добър контраст за надеждни четения. Изборът на панел трябва да вземе предвид оборудването за сканиране в най-лошия-случай в инсталираната база.

Зони с контролирани веществавъвеждане на изисквания за физическа сигурност. Лекарствата от списък II-V изискват защитено съхранение с регистриране на достъпа. ESL в шкафове с контролирани вещества трябва да се интегрира със системите за контрол на достъпа до шкафове-като показва индикатори за ограничен достъп, регистрира кои етикети са били видими при всяко отваряне на шкафа, потенциално деактивирайки дисплея при опити за неоторизиран достъп. Една болнична аптека интегрира ESL със своята система за управление на контролирани вещества, за да покаже-преброяване на наличностите в реално време, което се актуализира автоматично, когато лекарствата се разпределят, елиминирайки ръчното съгласуване на преброяването.

Хладилно съхранение на лекарствасъчетава изискванията за точност на аптеките с предизвикателства за-температурата на студената верига. Ваксините, инсулинът и някои биологични продукти изискват съхранение между 2-8 градуса. Широко{6}}температурните ESL панели са задължителни. Някои аптечни приложения за хладилно съхранение изискват регистриране на температурата с ESL-интегрирани сензори, които показват текущата температура заедно с информацията за лекарството, предоставяйки визуална проверка, че условията на съхранение остават в рамките на спецификацията, без да се изисква персоналът да проверява отделно оборудване за наблюдение.

Работа на болнична аптекадобавете сложност отвъд аптеката на дребно. Количките за лекарства, автоматизираните шкафове за дозиране и местоположенията на сателитните аптеки представят различни изисквания за ESL. ESL, монтиран-на количка, изисква здрава конструкция, която издържа на многократно транспортиране; дисплеите трябва да останат четливи при флуоресцентно осветление, типично за болничните коридори. Автоматизираното интегриране на разпределителен шкаф изисква комуникационни протоколи, съвместими със софтуера за управление на шкафа-често частни системи с ограничени-възможности за интегриране на трети страни.

Документация за съответствие с нормативните изискванияизисква одитни пътеки, които ESL системите на дребно рядко предоставят. Акредитацията на съвместната комисия за болнични аптеки изисква документация за точността на етикетирането на лекарствата. Системите за управление на ESL трябва да регистрират всяка актуализация на етикет с клеймо за време, потребителско разрешение и подробности за промяна на съдържанието. Проучване на Съвместната комисия на една болнична система специално изследва техните възможности за одитна пътека за ESL; инспекторът поиска документация за процедурите за проверка на точността на етикета за последните 12 месеца.

Електроника и търговия на дребно с висока{0}}стойност: Конкурентно-ценообразуване в реално време

Търговията на дребно с потребителска електроника работи на-прозрачен пазар, където клиентите рутинно проверяват цените на конкурентите на смартфони, докато стоят в магазина. Стойностното предложение на ESL се измества от спестяване на труд към способност за конкурентен отговор-способността да се сравняват или надминават цените на конкурентите в реално-време, вместо да чакат актуализации на файла с цените за една нощ.

Интеграция за наблюдение на конкурентни ценисвързва ESL системите с услуги за разузнаване на цените, които непрекъснато проверяват уебсайтовете на конкурентите. Когато основен конкурент намали цената си на флагмански смартфон, услугата за разузнаване на цените открива промяната в рамките на минути, механизмът за ценообразуване оценява правилата за марж и актуализираните цени се разпространяват към етикетите на рафтовете в рамките на 3-10 секунден прозорец на латентност на мрежата. Един търговец на дребно на електроника намали ценово-напускането с 18%, след като внедри съпоставяне на конкурентни цени в реално време чрез своята ESL инфраструктура.

Богат дисплей с информация за продуктаотговаря на покупките с по-висока цена, типични за търговията на дребно с електроника. Клиент, който купува лаптоп на стойност $1500, иска спецификации-процесор, памет, място за съхранение, разделителна способност на дисплея, живот на батерията. ESL с по-голям формат (7,5" и по-висок) позволява показване на спецификации, които преди това изискваха отпечатани карти със спецификации. Някои търговци на електроника внедряват комбинирани устройства с електронна -хартия за ценообразуване и спецификации заедно с малки LCD екрани за промоционално видео съдържание,-като използват силните страни на всяка технология.

Дисплей за приставка за аксесоариизползва ESL за стимулиране на продажбите на прикачени файлове. Дисплей, показващ информацията „работи с:“, свързва основните продукти със съвместими аксесоари-калъфи за телефони, кабели за лаптопи, игри за конзоли. Динамичното ценообразуване на прикачени файлове може да предложи пакетни отстъпки, показани на ESL на аксесоара, когато ESL на основния продукт показва нива на запаси, които се нуждаят от движение.

Интегриране-против кражбастава подходящо за-стоки с висока стойност. ESL системите могат да се интегрират с електронно наблюдение на артикули (EAS) и RFID-базирано проследяване на инвентара. Когато EAS етикет бъде премахнат без правилно деактивиране, свързаният ESL може да покаже предупреждение или да промени външния вид. По-усъвършенстваните реализации актуализират броя на инвентара в реално-време, тъй като продуктите се премахват от устройствата за сигурност, позволявайки незабавно-уведомяване за изчерпване на запасите.

Ценообразуване през жизнения цикъл на продуктаза електроника следва предсказуеми модели-стартиране на първокласни цени, конкурентни средни{1}}цени на жизнения цикъл, освобождаване в края-на-цени на жизнения цикъл. ESL позволява автоматизирани правила за ценообразуване през жизнения цикъл, които коригират маржовете въз основа на възрастта на продукта, нивата на запасите и графици за пускане на последващ продукт. Когато се пусне нов iPhone, ESL на предишното поколение се актуализира автоматично с ценообразуване за освобождаване съгласно предварително-дефинирани правила за марж, без ръчна намеса.

Управление на демонстрационни единицив търговията на дребно с електроника използва ESL варианти, предназначени за тела за показване на продукти. Тези модули често се интегрират със защитени връзки, системи за управление на захранването и интерактивни павилиони. Дисплеят може да показва ценообразуване, когато е неактивен, и да превключва към акценти на функциите, когато клиентите взаимодействат с демонстрационния продукт. Някои реализации използват сензори за близост, за да открият присъствието на клиента и съответно да актуализират показаното съдържание.

Индустриални части и MRO: Дълги{0}}предизвикателства в инвентара

Дистрибуторите за поддръжка, ремонт и операции (MRO) и доставчиците на промишлени части управляват профили на инвентара, коренно различни от тези на дребно за потребителите. Типичният дистрибутор на MRO носи 100000+ SKU с дълга-разпределение-20% от SKU генерират 80% от приходите, докато 80% от SKU остават с минимално движение. Традиционните подходи за етикетиране се провалят икономически, когато разходите за поддръжка на етикети надвишават продуктовия марж за бавнооборотни артикули.

Висок-SKU-икономичен ефектсмяна на ESL ROI изчисления. В търговията на дребно с хранителни стоки изплащането на ESL идва предимно от спестяване на труд при промени в цените. При дистрибуцията на MRO изплащането идва от подобряване на точността на инвентара и намалено остаряване на бавно-движещи се запаси. Дистрибутор на крепежни елементи намали отписването-на складови наличности с 31% след внедряването на-интегрирано проследяване на инвентара на ESL, което идентифицира бавно-движещи се запаси за промоционални цени преди остаряването.

Дисплей с техническа спецификацияизискванията приличат повече на аптеката, отколкото на бакалията. Индустриалните части изискват показване на спецификации на размерите, степени на материалите, сертификати и информация за съвместимост. ESL на дистрибутор на лагери показва: номер на част, производител, диаметър на отвора, външен диаметър, ширина, номинална скорост, номинално натоварване и приложими спецификации (ISO, ABEC и др.). Изискванията за плътност на информацията насочват към по-големи дисплеи и внимателен типографски дизайн.

Системи за локализиране на кошчетав дистрибуцията на части често използват собствени схеми за кодиране на местоположението, разработени в продължение на десетилетия работа. Интегрирането на ESL трябва да побере наследени формати за местоположение, като същевременно потенциално позволява миграция към стандартизирано кодиране на местоположение. Управлението на промените става толкова важно, колкото и техническото имплементиране-Складовият персонал, свикнал с кодовете за местоположение, които е използвал от 20 години, се съпротивлява на промените във формата, независимо от възможностите на системата.

Терминали,{0}}с лице към клиентана гишетата за части се възползват от интеграцията на ESL. Когато клиент поиска част, персоналът на гишето отправя запитване към системата и ESL дисплеите на мястото за съхранение светват или показват инструкции за вземане. Някои дистрибутори на части са внедрили работни потоци „довеждане до гишето“, при които ESL дисплеите на местата на контейнерите показват инструкции за избор и имена на служители на гишето, позволявайки множество едновременни взаимодействия с обслужване на клиенти с ясна идентификация на вземане.

Комплектуващи и монтажни операцииизползвайте ESL, за да ръководите избора на компоненти за сглобки от много-части. Комплектът за хидравлична система може да включва помпа, двигател, клапани, фитинги, маркуч и течност-, всеки от които се съхранява на различни складови места. ESL дисплеите на всяко място показват поръчката на комплекта, необходимите количества и състоянието на завършеност. Интегрирането с документацията за сглобяване показва работни инструкции заедно с идентификацията на компонентите.

Доставчик{0}}управляван инвентар (VMI)програмите използват ESL за споделяне на видимост. Когато доставчиците управляват нивата на запасите в местоположенията на клиентите, ESL може да показва статус на попълване, дати на входяща доставка и наличност на склад. Тази прозрачност поддържа-навреме-производствени програми, изискващи надеждна наличност на части без излишни инвестиции в инвентар.

ESL срещу алтернативни дисплейни технологии НОВ РАЗДЕЛ

Изборът на ESL не се състои само в избора на най-добрия панел за електронна -хартия. Става въпрос за избора на правилната технология на дисплея за приложението.Е-хартиясъстезава се сLCD рафтови дисплеи, сегментни дисплеи и традиционни хартиени етикети-всеки с различни характеристики на производителност, структура на разходите и подходящи места за приложение. Следният анализ осигурява техническата основа за решения за избор на технология.

E-хартиени (EPD) електронни етикети за рафтове

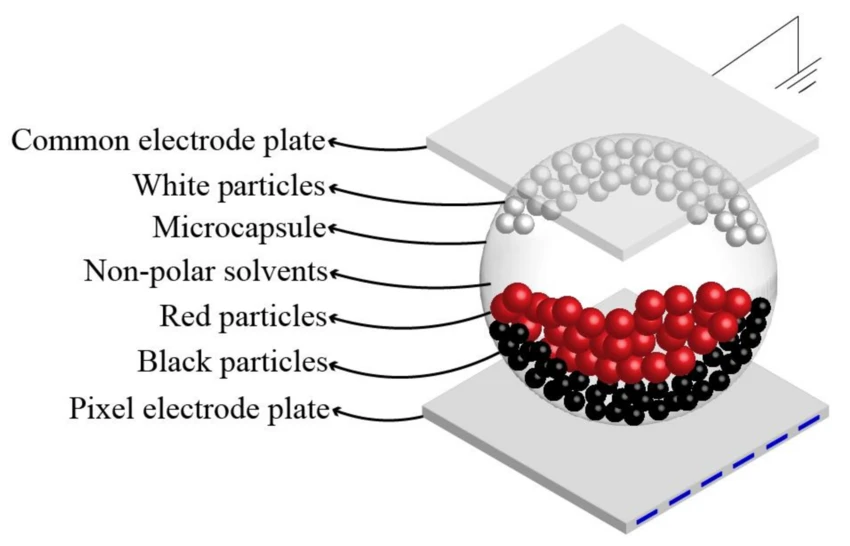

Принцип на действие: Електрофоретична миграция на частици в суспензия от микрокапсули под приложено електрическо поле. Bistable-поддържа изображение без захранване.

Силни страни: Нулева консумация на енергия, когато е статичен (истинска бистабилност), отлична четливост на околна светлина, широки ъгли на видимост (170 градуса +), вид на хартия-, който се интегрира естествено с търговските среди, много-годишен живот на батерията от монетни клетки, четливост на слънчева светлина за приложения на открито и висока-яркост.

Ограничения: Бавно опресняване (300-2000ms за пълно обновяване), ограничена цветова способност (1-4 цвята за комерсиални продукти, възникващ пълен цвят), призрачни артефакти, изискващи периодично пълно опресняване, влошаване на производителността при ниска температура, по-висока първоначална цена на единица от LCD алтернативите.

Структура на разходите: Дисплейни модули $3-15 в зависимост от размера и възможностите за цвят; пълни ESL модули с контролер, комуникация, корпус и батерия $8-40; инфраструктура (шлюзове, софтуер за управление) добавя $0,50-2 на етикет за типични внедрявания.

Оптимални приложения: Етикетиране на дребно, ориентирано към цените- с редки актуализации (бакалия, обикновени стоки, аптека), среда на открито или висока-околна-осветеност, внедрявания, даващи приоритет на дълготрайността на батерията пред скоростта на актуализиране, приложения, изискващи естетика,-подобна на хартия.

LCD рафтови дисплеи

Принцип на действие: Течнокристална модулация на светлината с LED подсветка. Изисква непрекъснато захранване за подсветка; състоянието на дисплея не се поддържа без захранване.

Силни страни: Бързо опресняване (60Hz стандарт, подходящо за видео), пълноцветна възможност с милиони цветове, висока яркост за-привличане на вниманието промоции, възможност за показване на видео и анимация, зряла технология с обширна екосистема на доставчици.

Ограничения: Непрекъсната консумация на енергия (3-15W за типични дисплеи с ръбове на рафта), лошо представяне на околната светлина (размит външен вид в ярки търговски среди), ограничения на зрителния ъгъл (±60 градуса типично преди промяна на цвета), повредата на подсветката е често срещан режим на повреда, изисква кабелна захранваща инфраструктура.

Структура на разходите: Дисплейни модули $15-50 в зависимост от размера; пълни мрежови рафтови дисплеи $50-200; разходите за инсталиране често надвишават разходите за хардуер поради изискванията за захранваща инфраструктура.

Оптимални приложения: Промоционални крайни капачки, при които анимацията привлича вниманието, видео{0}}съвместими рекламни дисплеи,-ограничени във времето промоционални кампании, среди с контролирано осветление (интериори на молове, магазини на летище), приложения, където вече съществува енергийна инфраструктура.

Сегментни LCD дисплеи

Принцип на действие: Прости течнокристални сегменти (като дисплеи на калкулатори), управлявани от специални сегментни драйвери. Много ниска мощност, но ограничена до предварително-набори от знаци.

Силни страни: Изключително ниска цена ($0,50-2 на дисплей), много ниска консумация на енергия (микроампера за статичен дисплей), широк температурен диапазон, проста електроника за управление, доказана надеждност в продължение на десетилетия на внедряване.

Ограничения: Фиксираните шаблони на сегменти ограничават съдържанието, което може да се показва (обикновено само цифри и ограничени знаци), няма графични възможности, ограничени опции за размер, естетически остарял външен вид, всеки символ изисква специален сегментен шаблон.

Структура на разходите: Показвайте модули под $1 в обем; пълни единици за показване на цена $2-5; минимални разходи за инфраструктура.

Оптимални приложения: Чисто числово показване на цените, където не се изисква гъвкавост на съдържанието, внедрявания с изключителна цена-чувствителност, приложения с голям-обем, даващи приоритет на икономичността на единицата пред капацитета, внедрявания в тежка среда, където сложната електроника създава риск за надеждността.

Хартиени етикети (ръчно)

Принцип на действие: Отпечатани хартиени етикети, поставени в пластмасови държачи или залепени директно към ръбовете на рафта. Актуализиран ръчно от персонала на магазина.

Силни страни: Най-ниска технологична цена (ефективно нула за хардуер на дисплея), неограничена графична гъвкавост, никаква електроника, която да се провали, никакви инфраструктурни изисквания, познат работен процес за персонала на дребно.

Ограничения: Трудо{0}}интензивен процес на актуализиране (15-30 секунди на етикет за опитен персонал), податлив на грешки (приблизително 5-15% проблеми с точността на цените при типична търговия на дребно), разходи за материали и консумативи за печат, ограничена способност за извършване на бързи промени на цените, екологични отпадъци от изхвърляне на етикети.

Структура на разходите: Държачи за етикети $0,10-0,50 всеки; хартиени етикети $0,01-0,05 всеки; текущите разходи за труд и материали обикновено надвишават разходите за жизнен цикъл на ESL в рамките на 2-4 години за приложения с висока честота на актуализиране.

Оптимални приложения: Много малки операции на дребно, където разходите за труд са незначителни (управлявани-собственици магазини), среди с изключително ниска честота на актуализиране, временни или изскачащи-търговии на дребно, където инвестициите в инфраструктура не са оправдани, приложения, изискващи необичайни физически формати, които не са налични в електронните опции.

Рамка за избор на технологии

Критериите за вземане на решение за избор на технология за дисплей включват множество фактори, които трябва да бъдат претеглени според приоритетите на приложението:

Честота на актуализиранесилно влияе върху избора на технология. Приложения с по-малко от седмични актуализации рядко оправдават ESL инвестиция; хартиените етикети остават икономични. Приложенията с ежедневни актуализации достигат ESL breakean в рамките на 2-3 години. Приложенията с множество ежедневни актуализации силно предпочитат икономиката на ESL.

Сложност на съдържаниетовлияе върху избора на технология. Чистият цифров дисплей на цените може да използва сегмент LCD на най-ниска цена. Цените плюс ограничен текст (имена на продукти, единична цена) отговарят на e-хартия ESL. Богатото графично съдържание или видео изисква LCD въпреки по-високите разходи за енергия.

Условия на околната средаограничи опциите. Силната околна светлина (на открито, прозорци, ярко осветление на дребно) благоприятства отразяващия дисплей на електронната хартия. Средите с контролирано осветление могат ефективно да използват LCD. Екстремните температури (хладилни, външни) изискват подходящи рейтинги на панела, независимо от избора на технология.

Наличие на енергийна инфраструктурачесто определя осъществимостта. Места без налично захранване или където текущото захранване би било прекалено скъпо, по същество изискват ESL-захранван от батерии. Места с вече изградена електрическа инфраструктура (над-вериги за осветление на рафтове) могат да обмислят LCD опции.

Анализ на общата цена на собственосттрябва да вземе предвид:

Тези цифри варират значително в зависимост от местните разходи за труд, честотата на актуализиране и мащаба на внедряване. Изчислението обикновено дава предимство на ESL за честоти на актуализиране над 1-2 пъти седмично на пазарите на труда в развитите икономики.

Стратегии за хибридно внедряване

Малко търговци на дребно внедряват една технология за дисплей във всички приложения. Хибридните стратегии съчетават технологията с изискванията на приложението в рамките на една среда за търговия на дребно:

E-хартия за цена, LCD за промоцияизползва ESL за рутинно ценообразуване в целия магазин, докато разполага с LCD екрани в крайните капачки, зоните за каса и промоционалните горещи точки, където видео възможностите и високата яркост привличат вниманието на клиентите. Този подход улавя ползите от ефективността на ESL за по-голямата част от етикетите, като същевременно запазва промоционалната гъвкавост там, където това е най-важно.

Сегмент LCD за цена, електронен{0}}хартия за информациявнедрява евтини сегментни дисплеи за чисто числово ценообразуване, като същевременно използва по-големи електронни -хартиени дисплеи за подробна продуктова информация, където сложността на съдържанието оправдава премията за разходите. Този подход минимизира разходите за големи-обемни основни етикети, като същевременно позволява показване на богата информация, където клиентската стойност оправдава инвестицията.

Съвпадение на технологията на температурната{0}}зонавнедрява стандартен ESL в околните търговски площи, като същевременно използва широки-температурни варианти в хладилни зони и потенциално избира по-устойчиви сегментни дисплеи във фризерните секции, където дори широко-температурната-производителност на хартията става незначителна. Изборът на технология следва изискванията на околната среда, а не прилагането на единни спецификации.

Мащабирайте-подходяща инфраструктураможе да използва ESL с пълна мрежова инфраструктура в магазини с голям{0}}формат, докато внедрява самостоятелни сегментни дисплеи или дори хартиени етикети в магазини с по-малък формат, където инвестициите в инфраструктура не са икономически мащабируеми. Изборът на технология взема предвид мащаба на внедряване заедно с техническите изисквания.

Нововъзникващи технологии

Високо{0}}бързо EPD проучване

Постигнаха лабораторни демонстрации75Hz честота на опресняванена електронни-хартиени панели-приближаващи територията на LCD. Тези демонстрации на индустриални конференции са наистина впечатляващи, но внедряването на производството остава далеч.

Ключовите позволяващи технологии включватдобавки с течни кристаликоито обогатяват електрофоретичната течност със съединения, предизвикващи обратен поток. Изследователски статии докладват 2,8 пъти подобрение на скоростта, като същевременно намаляват напрежението на задвижване с 50%.Тънкослойни-предни-ламинатинамаляване на миграционното разстояние на частиците.Нови състави от наночастициоптимизират характеристиките на повърхностния заряд и намаляват хидродинамичния радиус. имашинно обучение-оптимизирано генериране на форма на вълнаадаптира се в реално-време, за да покаже състоянието и условията на околната среда.

Тези технологии остават в процес на развитие. Не е препоръчително да се определят производствени ESL продукти въз основа на лабораторни резултати.

Еволюция на цветната E-хартия

Галерия с електронно мастило 3технологията показва накъде върви цветният EPD. Опресняването на черно/бяло е спаднало до350 мс, спад от 2000ms в предишните поколения. Бързи цветни режими хитове500ms. Работи стандартен цветен режим750-1000ms. Цветният режим с най-добро качество все още се нуждае1500ms.

Цветният EPD преминава от „едва използваем“ към „практически жизнеспособен“ за избрани приложения. Очаквайте непрекъснато подобрение, но монохромният ще запази предимствата на скоростта и мощността за неопределено време поради фундаменталните различия във физиката на частиците.

Спецификации на производителността за системен дизайн

Минимални жизнеспособни спецификации

За общо етикетиране на рафтовете на дребно тези числа представляват пода:

Време за опресняванетрябва да достигне 2000ms или по-добре за глобален режим, 500ms или по-добре за частичен.Коефициент на контрасттрябва да надвишава 8:1.Резолюциятрябва да достигне поне 100 DPI.Ъгъл на гледанетрябва да обхваща 170 градуса или повече.Работен температурен диапазонтрябва да покрива 0 градуса до 40 градуса.Живот на батериятатрябва да надвишава 5 години при 2 актуализации на ден.

Подобрени спецификации

За взискателни приложения-чести актуализации, хладилно съхранение, промоционално съдържание-спецификациите се затягат:

Време за опресняванетрябва да достигне 1000ms за глобално, 300ms за частично.Коефициент на контрасттрябва да надвишава 12:1.Резолюциятрябва да достигне 120 DPI или повече.Възможност за цвят(3-4 цвята) става актуален.Работен температурен диапазонтрябва да обхваща -25 градуса до 50 градуса.Живот на батериятатрябва да надвишава 3 години при 4 актуализации на ден.

Проверка на спецификацията

Спецификациите на доставчика трябва да бъдат проверени при реалистични условия. Това не е по избор-открити са значителни пропуски между твърденията в листа с данни и производствената производителност.

Тествайте времето за опресняване при минимални и максимални работни температури, а не само при стайна температура. Потвърдете съотношението на контраста при реални условия на осветление в магазина, а не при лабораторно осветление. Валидирайте прогнозите за живота на батерията с предвидената честота на актуализиране и тип съдържание-прогнозите на доставчика обикновено предполагат най-добри-сценарии. Проверете закъснението при актуализация-на системно ниво с броя на целевите етикети, за да гарантирате, че мрежовата архитектура се мащабира по подходящ начин.

Съвпадение на технологията с приложението

Изборът на технология за етикетиране на електронни рафтове в крайна сметка се свежда до съвпадение на възможностите с изискванията. Физиката на електрофоретичните дисплеи установява твърди граници-скорости на опресняване, температурна чувствителност, поведение на призраци-, които никаква оптимизация няма да надхвърли. Разбирането на тези граници позволява реалистичен дизайн на системата и избор на подходяща технология.

За внедрявания, при които ограниченията отговарят на приложението-умерени честоти на актуализация, работа при температура на околната среда,-съдържание, фокусирано върху цената-ESL предоставя завладяваща стойност чрез елиминиране на труда, подобряване на точността на ценообразуването и оперативна гъвкавост. За приложения, които противоречат на ограниченията на ESL-високо-честотни актуализации, екстремни температури, богато медийно съдържание-алтернативните технологии или хибридните подходи може да се окажат по-подходящи.

Технологията продължава да напредва. Скоростите на опресняване се подобряват постепенно. Възможността за цвят се разширява. Температурните диапазони се разширяват. Но фундаменталната физика остава. Успешното внедряване на ESL изисква работа в рамките на тези ограничения, а не да се преструвате, че не съществуват.
