Поставяне на шлюза за електронни етикети на рафтове: Ръководство за RF проучване на обекти за магазини на дребно

Разположението на шлюза за етикети на електронни рафтове не трябва да се основава само на набор от брошури или кръг-план на етажа. Метални рафтове, хладилни кутии, гъстота на склад, стени, височина на монтаж, друго безжично оборудване и обемът на актуализациите на цените могат да променят начина, по който една ESL мрежа работи в реален магазин.

Бърз отговор:Създайте предварителен план за шлюз от текущото оформление на магазина, след което го потвърдете с действителните шлюзове и представителни етикети. Тествайте трудни позиции на рафта, нормални и групови актуализации, повреда на шлюза, видимост на изключения и окончателно потвърждение на устройството. Одобрявайте само конфигурацията, която е коригирана, повторно тествана и документирана.

Анелектронно решение за етикетиране на рафтовеобикновено съчетава етикети, шлюзове или точки за достъп, платформа за управление и връзки към ценови или продуктови системи. Следователно надеждното покритие не е само радиочестотен въпрос. Това е способността да се достави правилната актуализация, да се идентифицират повреди и да се докаже, че планираният етикет е достигнал одобрено крайно състояние.

Какво трябва да докаже разположението на ESL Gateway

Шлюзът пренася трафик за актуализиране между платформата за управление и етикетите на търговския етаж. В зависимост от системата един и същи мрежов компонент може да се нарече шлюз, базова станция, точка за достъп или комуникационен контролер. По-широко обяснение на работния процес на системата е достъпно в това ръководство закак работят електронните етикети на рафтовете.

Базираните на Bluetooth-системи могат да реализиратПрофил на етикет на електронен рафт с Bluetooth, който указва как Bluetooth клиент контролира и актуализира ESL устройства. Други системи може да използват собствена 2,4 GHz, Sub-GHz, Wi-Fi или друга архитектура. Избраният протокол засяга инструментите за проучване, индикаторите за налични сигнали, свързването на шлюза, поведението при потвърждение и планирането на канала. Полезно е да прегледате разликите междуBluetooth, Wi-Fi и Sub-GHz ESL комуникацияпреди да определите метод за изпитване.

Номиналният диапазон не е използваемо покритие

Диапазонът на доставчика описва производителността при определени условия. Използваемото покритие е резултатът, изискван от търговеца в инсталирания магазин.

Една зона не трябва да се счита за използваема само защото един етикет получава една команда. Проектът трябва да установи дали:

• Представителните етикети получават правилната актуализация последователно.
• Нормалните и груповите актуализации завършват в одобрения бизнес прозорец.
• Непотвърдените етикети остават видими в процес на изключение.
• По-стари или забавени събития не могат да презапишат по-ново съдържание.
• Критичните зони остават управляеми, когато шлюзът или обратната връзка се повредят.
• Правилният физически етикет е обвързан с правилния продукт и позиция на рафта.

Скоростта на актуализиране също зависи от технологията на дисплея, размера на изображението, формата на вълната, планирането на платформата и натоварването на мрежата. Отделно ръководство заСкорости на опресняване на ESL и производителност на дисплеяможе да помогне на екипите да избягват да обвиняват всяка бавна актуализация върху радиочестотното покритие.

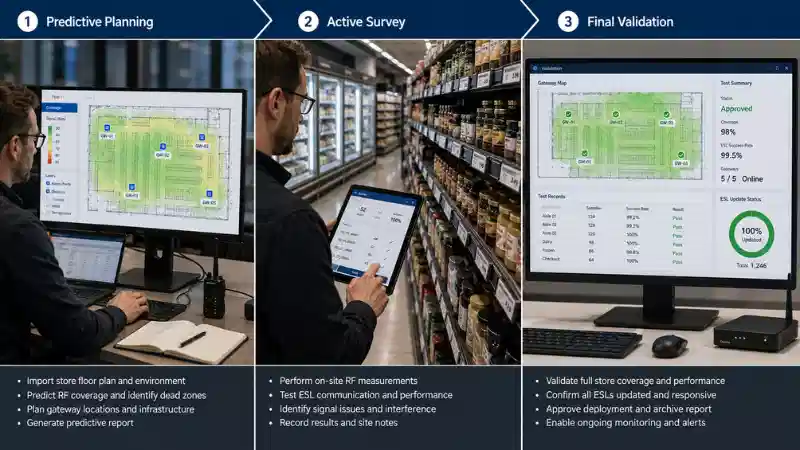

Използвайте три{0}}етапно ESL RF проучване на сайта

Защитимото проучване разделя планирането от валидирането. Трите етапа по-долу предотвратяват грешката на предсказуем дизайн за завършена инсталация.

Етап 1: Предварително прогнозно планиране

Използвайте текущия план на етажа, графика на оборудването, информацията за тавана, наличността на мрежата, кандидатите за монтажни точки и документираните допускания на доставчика, за да създадете първоначално оформление на шлюза.

Този етап трябва да идентифицира вероятни зони на покритие и очевидни рискове, но не трябва да одобрява окончателния брой шлюзове. Радиусът на планиране не може да възпроизведе заредени рафтове, конструкция на фризер, радиоотражения, ориентация на етикета или жива безжична среда на магазина.

Етап 2: Активно проучване на-сайта

Инсталирайте временни или окончателни-позиционни шлюзове и използвайте одобрените модели на етикети, за да изпращате реални актуализации от представителни местоположения. Запишете както всички поддържани от доставчика-RF измервания, така и действителния оперативен резултат.

Общи указания за безжично внедряване отNIST за индустриални безжични системинабляга на разбирането на съществуващи безжични устройства, работни ленти, източници на смущения и инсталираната среда. За ESL проекти тези принципи трябва да се комбинират с реално тестване за-актуализация на етикета.

Етап 3: Окончателна проверка след-инсталация

Повторете критичните тестове, след като шлюзовете са фиксирани в техните одобрени позиции, рафтовете са заредени, оборудването за охлаждане работи и нормалните системи на магазина са активни. Запазете окончателната карта на шлюза и тестовите доказателства като базова линия за внедряване.

Това окончателно валидиране е различно от общата хардуерна работа, описана в anРъководство за инсталиране на електронен етикет на рафта. Инсталирането потвърждава, че компонентите са монтирани и свързани; RF валидирането потвърждава, че инсталираната система работи в реална среда.

Какво да съберете, преди да влезете в магазина

Проучването на сайта става по-бавно и по-малко надеждно, когато екипът открие основна информация за оформлението или инфраструктурата едва след началото на тестването. Преди посещението съберете:

Изборът на доставчик също влияе върху това какво може да бъде измерено и потвърдено. Преди проучването проверете тези технически възможности като част отизбор на решение за етикетиране на електронни рафтове на дребно.

Картирайте най-{0}}рисковите RF зони на магазина

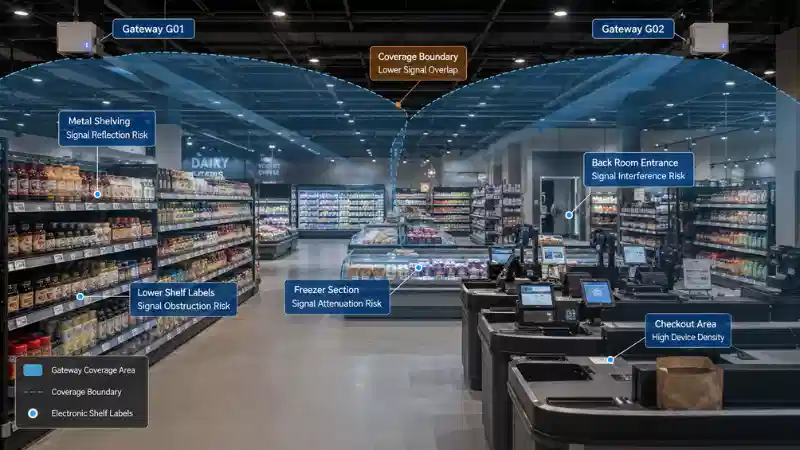

Етажният план трябва да се превърне в карта на риска, преди да бъдат инсталирани кандидат шлюзове. Започнете с областите, които най-вероятно ще изложат слаб дизайн.

Метални рафтове и плътни дисплеи

Металът може да отразява, блокира или пренасочва радиосигнали. Тествайте етикети в долната част на рафт, зад метални ръбове, вътре в тесни коридори, до гъсти тела и близо до силно заредени продукти. Един етикет на ниво-око не може да представлява цяла пътека.

Хладилници и фризери

Студеното оборудване съчетава метал, изолация, стъкло, машини и необичайни позиции за монтаж. Третирайте вратите на хладилника, отворените чилъри, замразените крайни секции, долните релси и етикетите между съседните кутии като отделни тестови точки.

За внедряване на хранителни стоки, физическите и оперативни изисквания на тези отдели също трябва да се вземат предвид заедно с по-широките случаи на употреба, описани в това ръководство заелектронни ценови етикети на супермаркети.

Стени, колони, задни стаи и зони за приемане

Плътните стени и структурните колони могат да отделят входа на търговски-етаж от складово помещение, аптека, гише за обслужване, приемен док или мецанин. Включете тези области, когато етикетите поддържат избор, попълване, инвентар или ценообразуване-насочено към клиента.

Каси и безжични-населени зони

Зоните за плащане може да съдържат Wi-Fi точки за достъп, POS терминали, платежни устройства, ръчни скенери, оборудване за сигурност, клиентски устройства и цифрови дисплеи. Тяхното присъствие не създава автоматично повреда, но прави тестването при нормални работни условия по-важно.

Изберете предварителни местоположения на шлюза

Кандидат-шлюзовете трябва да бъдат позиционирани там, където могат да се управляват радиопроизводителността, мощността, защитеният достъп до мрежата, безопасната поддръжка и бъдещите промени в магазина.

• Предпочитайте повдигнати, отворени позиции, където одобреният дизайн на антената не е блокиран от големи метални тела.
• Избягвайте затворени шкафове, освен ако доставчикът не е одобрил корпуса и метода на инсталиране.
• Поддържайте шлюзовете разпознаваеми и достъпни за проверка, подмяна и отстраняване на неизправности в мрежата.
• Запишете ID на шлюза, точно местоположение, височина на монтаж, източник на захранване, мрежов адрес, предвидени зони и дата на инсталиране.
• Не поставяйте шлюз там, където има вероятност бъдещи знаци, сезонни изложби или ремоделиране на магазина да го попречат.

Припокриването на покритие може да подобри производителността на границите или устойчивостта, но само ако платформата поддържа очакваното поведение на асоцииране или преодоляване при отказ. Действителната асоциация на шлюза, опашката и отказът варират според доставчика. Когато сравнявате доставчици, прегледайте както хардуерните, така и мрежовите доказателства, вместо да разчитате на едно твърдение за покритие; товасравнение на производителя на етикети на електронни рафтовеочертава по-широки фактори за оценка.

Какво да измервате по време на RF Site Survey

Нито едно число не доказва, че ESL зона е готова. Проучването трябва да комбинира РЧ или платформени измервания с оперативни резултати.

Радиооборудването и разрешените работни условия варират в зависимост от пазара. За внедряване в САЩ съответните устройства са предмет на приложимотоFCC разрешение за оборудване и изисквания за радиочестотно устройство. Други пазари имат свои собствени правила за спектър, мощност и съответствие. Сертифицираната конфигурация на избраната система не трябва да се променя само за подобряване на резултатите от проучването на един магазин.

Как да стартирате активно проучване на ESL сайта

1. Номерирайте зоните на магазина.Използвайте последователни кодове като A01 за пътека, F01 за фризерна зона, C01 за каса и B01 за задната стая. Използвайте същите кодове на етажния план, тестовия лист, конфигурацията на шлюза и дневника на изключенията.
2. Инсталирайте кандидат шлюзове.Поставете одобрения хардуер на позиции, които отразяват предвидената крайна височина, ориентация, пренос и условия на захранване.
3. Изберете представителни тестови етикети.Включете горни, средни и долни рафтове, крайни капачки, позиции на фризера, каси, задни стаи, структурни препятствия и предвидения ръб на покритие.
4. Изпълнявайте контролирани индивидуални актуализации.Използвайте известно тестово събитие и запишете тестовата точка, ID на етикета, шлюз, статус, време за завършване, повторни опити, видим резултат и доказателства.
5. Изпълнявайте реалистични групови актуализации.Тествайте коридор, отдел, промоционален набор или друг товар, който представлява най-голямото планирано оперативно събитие.
6. Тествайте нормалните условия на съхранение.Когато е практично, повторете критичните тестове със заредени рафтове, работещо студено оборудване, активен Wi-Fi, използвани устройства на персонала и работещи каси.
7. Тествайте устойчивостта и видимостта на отказите.Деактивирайте или изключете един шлюз само чрез одобрена тестова процедура. Потвърдете какво се случва със засегнатите събития, дали се използва алтернативно покритие, където се поддържа, и дали неразрешените етикети остават видими.
8. Коригирайте и тествайте отново.Преместете или добавете шлюз, променете одобреното монтажно устройство, отстранете нежелано препятствие, поправете прехода, сменете дефектен етикет или коригирайте свързването. Не затваряйте проблема, докато крайната конфигурация не премине същия тест, който го е разкрил.

Използвайте запис от проучване на обекта, а не неофициални бележки

Записът от проучване прави резултата повторяем и подлежащ на проверка. Следните полета могат да се използват като отправна точка:

Примерът умишлено избягва праговете за универсален сигнал или време. Тези стойности трябва да произтичат от избраната система, рисковите изисквания на търговеца и проверено тестване на проекта.

Пример за илюстративно проучване на супермаркет

Следният сценарий е хипотетичен и демонстрира процеса на вземане на решение, вместо да претендира за реален резултат от внедряването.

Магазинът за хранителни стоки има шест основни коридора, две хладилни стени, секция за замразени-храни, осем каси и задна стая зад солидна стена. Предварителният план определя G01 за коридори 1–3, G02 за коридори 4–6 и хладилни витрини и G03 за касите и задната стая.

Индивидуалните актуализации работят на повечето места, но се появяват три проблема:

• Етикетите на долните-рафтове до замразената секция остават непотвърдени.
• Два етикета на задна-стая се актуализират само след многократни повторни опити.
• Край{0}}етикетите между G01 и G02 стават несъвместими по време на тест за групова промоция.

Екипът не трябва просто да увеличава повторните опити и да одобрява магазина. Първо трябва да се определи дали повредите споделят RF причина.

1. Потвърдете, че всяко събитие е достигнало до правилния магазин, продукт и етикет.
2. Проверете здравето на етикета и повторете събитието с известен-добър тестов етикет.
3. Проверете дали G01, G02, G03 и техните бекхаул връзки са онлайн.
4. Прегледайте състоянието на опашката и подреждането на събитията.
5. Сравнете-поддържаните от доставчика измервания на връзката и оперативните резултати в неуспешните тестови точки.
6. Преместете или добавете одобрено покритие, когато доказателствата сочат слабост на радиочестотния сигнал.
7. Повторете същите индивидуални, масови и неуспешни тестове.
8. Запазете окончателната карта на шлюза и затворените-доказателства за дефекти като одобрена базова линия.

Този процес също предотвратява ненужни покупки на хардуер. Неуспешна актуализация, причинена от обвързване, повреден етикет или мрежова опашка, не трябва автоматично да води до друг шлюз. Финансовият ефект от шлюзовете, инсталацията, етикетите, поддръжката и софтуера трябва да се оценява в рамките на търговеца на дребнореални разходи за етикети на електронни рафтове.

Диагностицирайте неуспешен етикет, преди да обвинявате радиочестотното покритие

Когато ESL не се актуализира, използвайте фиксиран ред за отстраняване на неизправности:

1. Валидирайте събитието източник.Потвърдете продукт, магазин, шаблон, версия, ефективно време и предвидено съдържание.
2. Проверете обвързването на-продукта с-етикета.Здравият етикет може да показва грешен продукт, когато връзката е неправилна.
3. Проверете здравето на етикета.Прегледайте батерията, регистрацията, състоянието на хардуера и дали известно{0}}добро тестово събитие е успешно.
4. Проверете наличността на шлюза.Потвърдете, че предвиденият шлюз е захранван, свързан, регистриран и обработва събития.
5. Проверете опашките за пренос и платформа.Проблем с LAN, сървър, интеграция или опашка може да изглежда като RF повреда.
6. Сравнете близките тестови точки.Група повреди на подобни позиции на рафта е по-силно радиочестотно доказателство от едно изолирано устройство.
7. Прегледайте наличната връзка и опитайте отново данните.Използвайте-специфични за платформа измервания, а не измислени универсални прагове.
8. Коригирайте предполагаемата причина и повторете първоначалния тест.Различен тест не може да докаже, че първоначалната повреда е затворена.

За по-широко изолиране на неизправностите използвайте специалното ръководство заелектронните етикети на рафтовете не се актуализиратвместо да разширите тази статия в пълно ръководство за отстраняване на неизправности.

Разберете нивата на потвърждение

Термините по-долу са общи примери. Действителните имена на статуси и доказателствата зад тях варират според платформата.

За клиенти,-изправени пред актуализации на цените, самото предаване обикновено е слабо доказателство за приемане. Проектът трябва да използва най-силното потвърждение, което платформата наистина поддържа, и да определи кога е необходимо физическо вземане на проби.

Изградете матрица за тестове за покритие и приемане

Определете критериите за приемане преди тестване

Няма универсален праг за преминаване за всеки магазин, протокол или платформа. Търговецът на дребно и доставчикът трябва да се споразумеят относно доказателствата преди началото на проучването.

Задължителни-критерии

• Всяка критична зона е представена от документирани тестови точки.
• Цените,-изправени пред клиента, не могат да останат мълчаливо непотвърдени.
• Неуспешните събития създават видимо изключение със собственик.
• Тестват се групови актуализации и анулиране на промоции.
• Окончателната конфигурация се тества отново след всяка корекция на материала.
• Окончателната карта на шлюза, подробности за мрежата, отворени проблеми и доказателства за затваряне се съхраняват.

Препоръчителни критерии

• Повторен опит-ниво на зона и наблюдение на непотвърден-етикет.
• Дефинирани прозорци за завършване за рутинни актуализации, промоции и спешни корекции.
• Одобрени физически правила за вземане на проби за високо{0}}рискови ценови събития.
• Процедура за възстановяване при повреда на шлюза или преноса.

Разширени критерии за по-големи внедрявания

• Автоматизирано съгласуване между одобреното събитие и състоянието-на ниво устройство.
• Стандартизирана тежест на дефекта и ескалация в магазините.
• Анализ на тенденциите по шлюз, зона, модел на етикет и тип приспособление.
• Контролирано сравнение на шаблони за магазини, без да се приемат идентични RF резултати.

От колко ESL шлюза се нуждае един магазин?

Няма надеждна универсална формула, базирана само на подовата площ или броя на етикетите.

Окончателният брой зависи от протокола, хардуера на шлюза, дизайна на антената, геометрията на магазина, тавана, приспособленията, плътността на етикетите, натоварването на актуализациите, бизнес{0}}критичните зони, наличното захранване и мрежовите местоположения и необходимата устойчивост.

Използвайте оценката на доставчика, за да създадете позиции на кандидати, след което оставете активното проучване да определи окончателния брой. По-малък магазин с плътна стоманена арматура и хладилни кутии може да изисква по-внимателно планиране от по-голям магазин с отворен-формат.

Когато сравнявате решения, потвърдете какво всъщност предполагат цитираните данни за покритие и капацитет. Общо обяснение накакво включва едно електронно решение за етикетиране на рафтовеможе да помогне на екипите за снабдяване да разделят отговорностите за етикет, шлюз, софтуер и интеграция.

Кога да тествате отново след-на живо

Одобрената карта на шлюза е базова линия, а не постоянна гаранция. Повторете целевите тестове, когато:

• Пътеки, крайни капачки или рафтове се пренареждат.
• Инсталират се нови хладилници, фризери, клетки за склад или големи дисплеи.
• Магазинът е преустроен или е добавена нова стена.
• Плътността на етикетите или натоварването на актуализацията се увеличава значително.
• Шлюзове, фърмуер, настройки на протокола или промяна на мрежовата инфраструктура.
• В близост е инсталирано ново безжично оборудване.
• Една зона развива повтарящи се повторни опити или непотвърдени етикети.

Наблюдавайте по зона, вместо да разчитате само на един процент на успех за целия магазин. Високият общ резултат може да скрие постоянна мъртва зона, засягаща малка, но важна група от етикети.

Често срещани грешки при поставянето на шлюза

• Разчитайки на радиус на покритие:кръг-план на етаж не моделира рафтове, запаси, ориентация, трафик или актуализира натоварване.
• Тестване само на етикети-на нивото на очите:долните релси, ръбовете на фризера, ъглите, крайните капачки и задните стаи може да се държат по различен начин.
• Тестване на един етикет наведнъж:това не показва най-голямото повишение или оперативно натоварване.
• Извикване на успешно предаване:предвиденият физически етикет и крайното съдържание все още се нуждаят от подходящо потвърждение.
• Добавяне на шлюзове преди диагностициране на причината:обвързването, изправността на етикета, обратната връзка, опашката или грешките на шаблона може да не са RF проблеми.
• Копиране на един дизайн на магазин навсякъде:общите стандарти са полезни, но всяко местоположение се нуждае от проверка спрямо инсталираната среда.
• Пренебрегване на достъпа за поддръжка:шлюз, който не може да бъде достигнат безопасно, не е практическа крайна позиция.

Окончателна храна за вкъщи

Надеждното разположение на електронния шлюз за етикети на рафтове свързва четири форми на доказателства: точно оформление на магазина, документиран предварителен дизайн, реално RF и тестване за-актуализация на етикети и ясни правила за приемане.

Преди да одобри магазин, екипът на проекта трябва да може да покаже къде е инсталиран всеки шлюз, кои рискови зони са тествани, какво доказва всеки статус, как са разделени RF и не-RF повреди, какво е коригирано и как окончателната конфигурация е тествана повторно.

Прегледайте наличнитеелектронни етикети за рафтовеи обсъдете с екипа на LEGOYO модели на етикети, архитектура на шлюза, условия на съхранение, доказателства за тестване и изисквания за внедряване, преди да финализирате план за внедряване.
