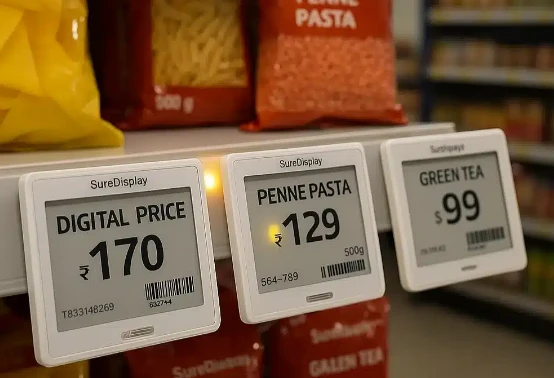

Ето какво повечето хора не разбират за ESL: самостоятелният екран е нищо. Буквално безполезен. имате нужда отмрежада доставя данни до него,софтуерда му каже какво да показва ихоратаза внедряване на цялата тази система в реални магазини-това представлява „решение“. Самият терминал без мрежата е тухла. И без платформата да го захранва с данни, какъв е смисълът?
В един проект клиент настоя да постави базови станции вътре в панелите на тавана, защото смяташе, че изглежда по-чисто. Казаха им, че сигналът няма да проникне добре. Те не послушаха. Три седмици след пускането на пазара половината етикети в замразената секция показваха застояли цени. Трябваше да изтръгна всичко и да го преработя. Струва им се тройно.Радиочестотното планиране има значение.
Самите етикети

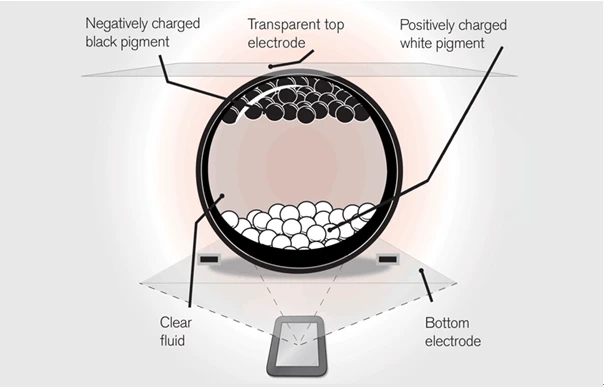

Защо Е-мастило?
ESL терминалите са свързани с екрани с e-мастило (E-ink) и този избор не е случаен. Начинът, по който един хардуерен инженер веднъж го обясни: представете си малки капсули, пълни с черни и бели частици, плуващи в масло. Задействайте ги с електричество, частиците се движат наоколо, появява се изображение. След като изображението се формира, то просто остава там. Спрете захранването, няма значение. Изображението остава. Техническият термин ебистабилен дисплейили нещо подобно.
Консумирана мощностпо време на статичен дисплей е почти нищо. Данните от теста показват 2,13-инчов черно-и-бял етикет, работещ с бутонна батерия CR2450, опресняващ се два пъти дневно, продължителен6 до 8 години. Дори с честота на опресняване, увеличена до повече от 5 пъти на ден, това пак са около 4 години.
Има и фактът, че не излъчва светлина-работи, като отразява околната светлина, както прави хартията. Знаете ли как LCD екраните стават напълно нечетими на пряка слънчева светлина? Е-мастилото остава идеално чисто. иъгли на видимостпо принцип не са-проблем. Клиентите не винаги стоят директно пред етикета, нали? Няма значение за електронното-мастило.
Ето нещо, което много хора не знаят: основната технология за е-екрани с мастило в световен мащаб е почти монополизирана от една компания-E Ink Corporation на Тайван. Екраните на почти всички производители на ESL идват от E Ink или негови оторизирани партньори. Този структурен фактор оказва дълбоко влияние върху разходите и конкурентния пейзаж на цялата индустрия.

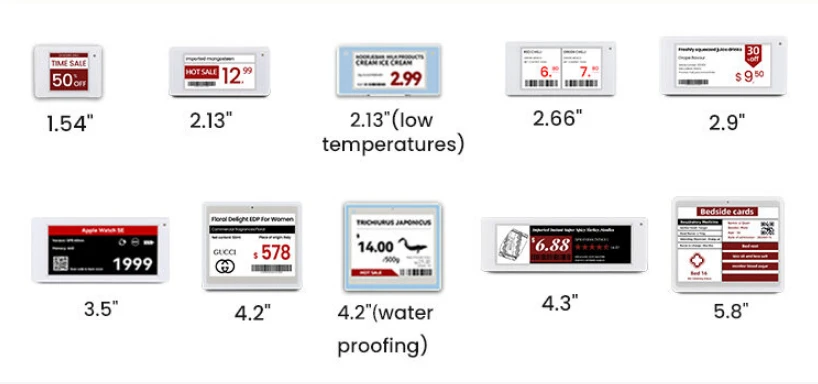

Опции за размер
Що се отнася до-размера, има доста широк диапазон:
1,5 инча- обикновени ръбове на рафта за ежедневни продукти
2,9, 4,2 инча- елемента, които се нуждаят от малко повече информация
6 инча- пресни продукти, място за произход, клас, може би QR код
7,5 инча и нагоре- крайни капачки и заглавки на категории, понякога чак до 13 инча
Някои 13,3-инчови се използват като мини цифрови табели, въпреки че в този момент линията с табели започва да се размива.

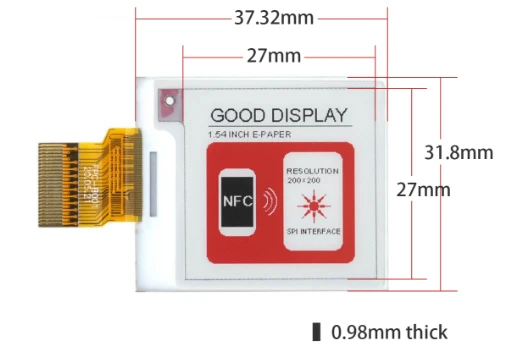

Цветови компромиси
Е-мастилото има своите ограничения. Първите версии бяха само черно-бели. Тогава производителите измислиха как да добавят aтрети цвят-обикновено червено или жълто-което беше голяма работа за рекламни надписи. Съвсем наскоро имаше тласък къмпълноцветни дисплеи-.
Ето компромисът и той е значителен:
| Тип | Време за опресняване | Цена (2,9 инча) |
|---|---|---|
| Черно-и-бяло | 1-2 секунди | Базово ниво |
| Три-цвят | 10-15 секунди | ~2x |
| Пълен-цветен | 20+ секунди | 3-4x |
Гледането на актуализация на три{0}}цветен екран е доста болезнено. Така че повечето търговци на дребно се придържат към черно-и-бяло или три-цветно. Пълният-цвет има тенденция да се показва вкозметични секции, винени витрини-места, където визуалното представяне си заслужава.
Защо това изобщо има значение-Истинският проблем
Регионална верига супермаркети в Zhejiang направи изчисление: за един от техните магазини с42 000 SKU, промоционална промяна на цената, включваща 15% от необходимите продукти8 служители работят близо 6 часаза да завършите всички промени на етикета. Преди да приключат промените на етикета, значителна част от клиентите видяха цените, които не съответстват на цените на касата. Техните данни от вътрешен одит показват, че процентът грешки за хартиените ценови етикети е около3.2%-около 3 от всеки 100 продукта са с неправилна цена.
Неправилното ценообразуване води до редица проблеми:
Клиентите откриват при плащане, че цената се различава от цената на рафта-много лош опит
На много места могат да се сблъскат нарушенияглоби
Промоционалните стратегии не могат да бъдат изпълнени по план
Изчистените артикули пропускат оптималния си прозорец за продажби
ESL по същество е aмост. В традиционната търговия на дребно "цената в системата" и "цената на рафта" съществуват като две независими неща. Когато системата промени цена, рафтът не се актуализира автоматично-някой трябва да отиде да я промени. Този „някой“ е тясното място в предаването на информация-което води до забавяния, грешки и разходи. Това, което ESL прави, е да използва технология за премахване на това тясно място, позволявайки на данните да текат директно към терминалите на рафта без ръчно реле.
Тъй като човешкият труд е тясното място, използвайте технологията, за да го замените. В момента, в който данните се променят в системата, те преминават към етикети през мрежата, етикетите се опресняват автоматично. Без ходене до рафтове, без хартия, без печат.Закъснението е свито от часове до минути, процентът на грешки спада от няколко процента до почти нула, разходите за труд намаляват значително.
Когато актуализациите на цените вече не са пречка, се отварят нови възможности.Динамично ценообразуванестава възможно. Онлайн и офлайн цените могат да се синхронизират в реално-време. Промоционалните дейности могат да влязат в сила точно до секундата. Това е истинската стойност.

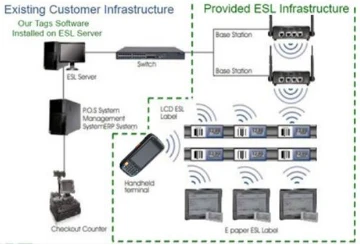

Комуникационната част
Етикетите са ръце, базовите станции са нерви, отговорни за предаването на инструкции от мозъка (платформата) до всяка ръка.
Базови станцииобикновено са с форма на плоска кутия-, подобни по размер на домашните рутери, инсталирани на тавани, рафтове или стени. Всяка базова станция покрива диапазон от10 до 50 метра, в зависимост от комуникационния протокол, предавателната мощност и смущенията в околната среда. Стандартен супермаркет от 3000 квадратни метра обикновено се разполага45 до 60 базови станции, като свежата хладилна зона изисква по-плътно разгръщане поради проблеми с екранирането на сигнала.
Комуникационни протоколи
Това е мястото, където производителите се отличават-комуникационните протоколи. Ето какво споделят различни доставчици през годините:
2,4 GHz патентована (SES-imagotag, Hanshow)
Големите момчета излязоха с 2,4 GHz патентовани неща. Техните инженери обясняват, че искат пълен контрол върху поведението на протокола конкретно за ESL. Има смисъл. Недостатъкът-след като в тяхната екосистема,смяната е кошмар. Техните етикети няма да говорят с чужди базови станции. Един клиент искаше да смеси и съчетае. Не може да се направи.
Sub{0}}GHz (433MHz, 868MHz)
Някои доставчици предпочитат по-ниските честоти. Представител на Pricer обясни, че по-ниските честоти се справят по-добре с препятствията, което е в съответствие с наблюдаваното в проект за склад с много бетон. Но наразпоредбите са различни във всяка държава, а антените в крайна сметка стават по-големи. Това е компромис.
Bluetooth с ниска енергия
Става популярен, особено сред по-новите играчи. Сега чиповете са много евтини и има привлекателността да се позволи на клиентите да докосват телефоните си върху етикетите за информация за продукта. Демонстрира се добре. При действително гъсто внедряване обаче,ограничения на диапазоназапочнете да показвате и етозадръстване на канала. В един проект графиците за актуализиране трябваше да бъдат разпределени, защото твърде много етикети се опитваха да говорят наведнъж.
Инфрачервена връзка
Pricer използва това в някои от своите системи. Работи чудесно, когато има проблеми с електромагнитни смущения. Но има нужда отясна линия на видимост, което в истински магазин с хора, които се разхождат и разместват неща, не винаги е реалистично.
Парадоксът на властта
Ето какво прави ESL комуникацията наистина трудна за правилна: етикетите едва трябва да изпиват енергия-батерии, издържащи от 5 до 10 години-но все пак трябва да улавят актуализации, когато бъдат изпратени. Начинът, по който решават това, е чрезсинхронизирани цикли на сън{0}}събуждане. Етикетите са основно в кома през повечето време, събуждат се само за част от секундата по време на предварително зададени прозорци, за да проверят дали има нещо ново. Профилите на захранването показват, че тези неща са вътремикроампер{0}}ниво сън повече от 99% от времето.
Защо радиочестотното планиране прави или проваля проекти
Тук трябва да отделите повече време, тъй като доста ESL проекти имат успех или неуспех до голяма степен в зависимост от качеството на планирането на комуникационната мрежа.
Метални стелажиотразява и блокира сигналите, така че позициите на базовите станции трябва да бъдат внимателно проектирани
Хладилни касиса основно Фарадееви клетки-метални шкафове, смущения на компресора, стъклени врати, всичко това влияе на сигналите. Обикновено са необходими отделни релейни устройства вътре
Пикови периоди на актуализация идвойно покритиеза ключови области, за да се предотвратят единични точки на повреда

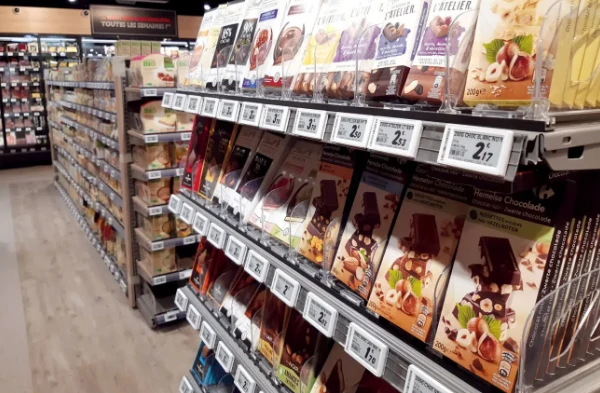

И така, какво е ESL, така или иначе-Определение
Решение за електронни етикети на рафтове, разбито:
Електронен- го отличава от хартията
Етикет на рафта- това е етикет за рафт, а не рекламен екран
Решение- това е цялостно решение, а не отделен продукт
Защо трябва да се нарича "разтвор"? Самостоятелният електронен етикет е наистина безсмислен-той не може да получава цени сам, не може да знае какво да показва сам, не може да опреснява сам. Трябва да разчита на aкомуникационна мрежада получавате инструкции, разчитайте на aсофтуерна платформаза получаване на данни. Това е някак първото нещо, което трябва да обвиете главата си с ESL.
Софтуерната страна
По принцип трябва да има някаква платформа, която да изтегля данни за цените от ERP или POS, да открива какво е на кой етикет и да го избутва. Има редактори на шаблони за проектиране на оформления на етикети и известна логика за това кога да се изпращат актуализации.
Theинтеграционна частсъс съществуващи системи-това е мястото, където проектите блокират с месеци. Наследено ERP, странни формати на данни, ИТ отдели, които не дават достъп.
Вкарване на това нещо в магазин
ESL система от нищо до завършване изисква преминаване през пълен процес на инженерно внедряване. Сложността на този процес често надхвърля очакванията на-потребителите за първи път. Тук много проекти се провалят, така че този раздел заслужава истинско внимание.

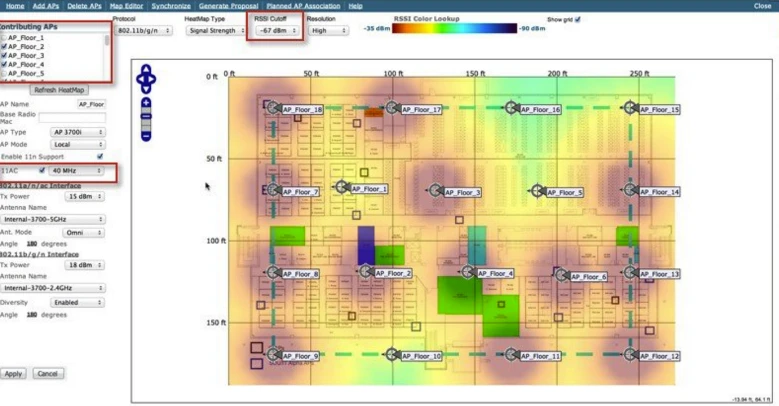

The RF Survey-Where Projects Die
Но нещото, което убива повечето проекти?RF проучване. Или по-скоро липсата на подходящ такъв.
ESL разчита на безжична комуникация, а реалните търговски среди са пълни с препятствия и смущения:
Метални стелажиотразява сигнали
Хладилни витриниса естествени клетки на Фарадей
Бетонни стениблокиране на проникването
Други безжични устройствапричиняват смущения
По време на пиков трафик,самите човешки тела поглъщат сигнали
Правилното радиочестотно проучване всъщност е много работа. Започва с картографиране на физическата среда-къде са стените, къде са металните рафтове, какво генерира смущения. След това тестовете за разпространение на сигнала показват как честотите всъщност се държат в това конкретно пространство. Тествайте граничните условия, странните ъгли, зоните близо до товарния док. Резултатът не е просто „поставете базови станции тук“-, а трябва да бъде точно позициониране, например до сантиметър, заедно с карти на покритие, показващи къде сигналът е силен, къде слаб и какво да правите с проблемните места. Досадно е, но спасява от кошмарния сценарий, споменат по-рано.
Много доставчици пропускат това или го правят наполовина-за спестяване на разходи. След това се чудят защо 15% от етикетите остават офлайн.
Оценка на сайта
Първата стъпка е разбирането на ситуацията в магазина:
Физическа среда- магазинна площ, височина на тавана, подово оформление, видове рафтове
Изисквания към продукта- общите SKU определят количеството на етикета, разпределението на категориите определя съотношенията на размера
ИТ среда- какви ERP/POS версии работят, каква е мрежовата инфраструктура
Инсталиране на базова станция
Монтаж на таване най-често срещаният подход-има ясна линия на видимост към рафтовете и тя е извън пътя. Но ако таванът е твърде нисък или няма добра точка за монтиране, вместо това те могат да се поставят върху рафтовете. Монтажът на стена работи като допълнение за определени зони.
Захранването обикновено се доставя чрезPoE, което е удобно, защото трябва да работи само един кабел. Това означава, че PoE превключва за захранване на всичко и в зависимост от настройката може би локален сървър или шлюз.
не забравяйтеUPS-ако токът спре и системата се срине неудобно, това може да повреди базата данни.
Внедряване на етикети
Получете пратката, проверете ги, направете тестове за активиране, за да се уверите, че наистина работят
Сканирайте всеки етикет и го обвържете със съответния продукт в системата
Физическата инсталация зависи от това какъв вид рафтове е поставен
Някои етикети се закачат за ръба на рафта, други се плъзгат в слот на релса. имамагнитниза метални повърхности,лепилни такиваза гладки повърхности ималки стойкиза витрини. Нищо сложно, просто-отнема време, когато правите хиляди от тях.
Тестване и валидиране
Функционално тестване- всичко работи ли според очакванията?
Тестване на покритието- всеки един етикет
Стрес тестване- при пиково натоварване за поне 72 часа
Вече споменатата системна интеграция-това е мястото, където проектите умират. Само фазата на съвместно отстраняване на грешки може да отнеме седмици, ако наследените системи са достатъчно объркани.
