Тези повреди имат модели и повечето могат да бъдат диагностицирани за 30 минути или по-малко. Това ръководство е структурирано около начина, по който всъщност работи отстраняването на неизправности: започвайки от това, което можете да видите на екрана, след което се движите назад към причината. Независимо дали поддържатетърговски LCD екранив търговията на дребно, стартиране на панели в обществени павилиони или отстраняване на грешки на вградения хардуер по време на разработката, диагностичният процес е същият.
Бърз справочник за симптомите
Използвайте тази таблица като първи филтър. Множество причини могат да предизвикат един и същ симптом, така че го третирайте като начална посока, а не като окончателен отговор.
| Симптом | Най-вероятна причина | Първо действие |
|---|---|---|
| Напълно тъмен екран, без подсветка | Прекъсване на захранването или изгорял предпазител | Измерете входното напрежение на щифтовете на модула |
| Екранът е включен, но много тъмен | Влошаване на фоновото осветление или неизправна LED матрица | Тествайте веригата за подсветка независимо |
| Бледо изображение, видимо само с фенерче | Неизправност на фоновото осветление - самият панел работи | Проверете LED лентите и веригата на драйвера |
| Мигащ или мигащ дисплей | Разхлабен лентов кабел или нестабилно захранващо напрежение | Поставете отново всички конектори; проверете пулсациите на захранването |
| Вертикални или хоризонтални линии по екрана | Напукана подложка или повреда в IC на драйвера | Визуална проверка; разменете драйверната платка |
| Разбъркани или липсващи знаци | Несъответствие на протокола или грешка във фърмуера | Проверете комуникационните настройки спрямо листа с данни |
| Бял екран без съдържание | Неуспешна инициализация или загуба на сигнал | Проверете конфигурацията на протокола; потвърдете времето за нулиране |
| Постоянно призрачно изображение или изгаряне- | Статичното изображение на панела за стареене е твърде дълго | Силов цикъл; изпълнете пиксел-обновяване на тестов шаблон |
| Сензорното въвеждане не се регистрира | Повреден сензорен кабел или повреден фърмуер | Проверете лентовия кабел; повторно{0}}флаш сензорен контролер |
| Произволно нулиране или циклично включване на захранването | Пик на напрежението или недостатъчен капацитет на тока | Измерете захранването с осцилоскоп; добавете защита от пренапрежение |
Какво всъщност причинява повредите на LCD модула?
Влошаване на фоновото осветление
Подсветката е най-честата повреда на един-компонент в LCD модулите. LED матриците затъмняват постепенно през експлоатационния си живот - производителите квалифицират продуктите срещуСтандарти за изпитване на надеждност на полупроводници JEDEC, а номиналният живот варира значително между панелите от потребителски-клас и индустриален-клас. Винаги се обръщайте към спецификационния лист на вашия конкретен модул за неговия номинален експлоатационен живот при вашите работни условия, а не обща цифра за индустрията.
Дисплей с влошена подсветка все още преминава електрически проверки. Панелът работи -, той просто не може да създаде четимо изображение при нормална околна светлина. Ако екранът изглежда приемливо в тъмна стая, но става почти невидим при ярко офисно осветление или на открито, подсветката е първото нещо, което трябва да се тества.
⚠️ Често срещана грешка:компенсиране на затъмнената подсветка чрез натискане на яркостта до максимум. Това ускорява износването на светодиода и съкращава оставащия полезен живот на вече-разграждащия се компонент. Изборът на хардуер с подходящо ниво на яркост от самото начало избягва проблема напълно - вижте какво отличаватърговски{0}}клас LCD модулиот потребителски алтернативи-.
Проблеми с конектора и кабела
Лентовите кабели, зебра конекторите и спойките се разграждат при вибрации, термични цикли и многократно огъване. Режимът на повреда е почти винаги периодичен: трептене при определени ориентации, изпуснати сегменти на дисплея под вибрации или екран, който работи при стартиране, но не работи при работна температура. Повторното поставяне на всеки конектор преди поръчка на части разрешава значителен дял от жалбите на място при нулеви разходи.
Екологичен стрес
Студът забавя реакцията на течните кристали; топлината ускорява стареенето на поляризатора и разслояването на лепилото; влажността корозира електродите отвътре, създавайки липсващи сегменти на дисплея, които се влошават постепенно в продължение на седмици. Винаги посочвайте за най-лошите-случаи, а не за средните. За приложения в взискателни среди,интегрирани решения за LCD дисплей със съответстващи екологични оценкизаслужават да бъдат оценени преди внедряване, а не след повреда на място.
⚠️ Често срещана грешка:тестване на дисплей в лабораторни условия и приемане, че той ще работи по същия начин на открито, в хладилен склад или близо до източник на влага -, без да се проверява дали номиналният IP клас на модула и температурният диапазон действително съответстват на средата за разполагане.
Проблеми със захранването и неизправности на драйвера
Пиковете на напрежението причиняват незабавна повреда на драйвера IC. Пулсации на захранването - AC шум на DC шина - причинява по-фини, кумулативни щети: произволни нулирания, шум в изображението и скъсен живот на светодиода. Консултирайте се с листа с данни на вашия модул за неговото максимално допустимо напрежение на пулсации; няма универсален праг, който да се прилага за всички видове панели.
Грешките във фърмуера и несъответствията на протоколите са отделна категория, която убедително имитира хардуерен срив. Бял екран или разбъркан изход след смяна на платка или актуализация на софтуера много често е грешка в конфигурацията, а не счупен панел. Това разграничение има значение, когатосравняване на LCD и LED лентови екрани- различни технологии имат различни поведения на протоколи и сигнатури за грешки.
Шест{0}}диагностичен процес
Работете през тях в ред. Спрете веднага щом идентифицирате грешката - ненужните суапове губят време и въведете нови променливи.
Стъпка 1 - Визуална проверка преди-включване.Потърсете пукнатини, кондензация зад панела, следи от изгаряне върху печатната платка и разместени или прегънати лентови кабели. Ако откриете физическа повреда, не прилагайте захранване. Късо съединение може да причини каскадна повреда, която е много по-скъпа от първоначалната повреда.
Стъпка 2 - Проверете входното напрежение.Използвайте мултиметър към входните щифтове за захранване на модула. Типичните номинални напрежения за TFT панели са 3,3 V, 5 V или 12 V - проверете своя лист с данни. Отчитане над 5% извън спецификацията налага разследване. За периодични повреди добавете осцилоскоп, за да проверите пулсациите на захранването спрямо допустимата спецификация на листа с данни.
Стъпка 3 - Изолирайте подсветката.В тъмна стая осветете с фенерче повърхността на панела под ъгъл. Ако можете да различите бледо изображение, панелът работи и само подсветката е неизправна. Този единствен тест елиминира половината диагностично дърво за по-малко от 10 секунди - и работи еднакво добребар-формат LCD дисплеикакто при стандартните правоъгълни панели.
Стъпка 4 - Разменяйте кабелите и платките методично.Заредете познат{0}}добър тестов модел. Сменете лентовия кабел с проверен работещ модул. Ако повредата следва кабела, проблемът е в кабела. Ако остане с дъската, следващата е дъската. Първо сменете най-евтиния и най-достъпен компонент.
Стъпка 5 - Проверете комуникационния протокол.Бял екран или изкривен изход след смяна на платка почти винаги е грешка в конфигурацията. Проверете скоростта на предаване (UART), SPI режима (CPOL/CPHA) или I2C адреса спрямо листа с данни. Тази стъпка улавя непропорционален дял от грешките всреди за показване на павилионикъдето модулите се сменят на място, често от непълна документация.
Стъпка 6 - Повторете условията на полето на стенда.Дисплей, който работи в лабораторията, но се проваля при разгръщането, почти винаги има първопричина за термична или вибрационна. Конектор, който е маргинален на 22 градуса, може да се отвори напълно на 55 градуса. Приложете контролирана топлина по време на изпитване на стенд - повреда, която се появява над определена температура, идентифицира директно термичното разширение като механизъм.
Ремонт или замяна? Рамка за вземане на решения
Ремонтът има смисъл, когатоповредата е локализирана в единичен сменяем компонент - кабел, масив за задно осветяване, актуализация на фърмуера - модулът е част от система, където осигуряването на подмяна включва значителен престой или редизайн, а цената на ремонта е очевидно по-малка от тази на нов модул.
Замяната има повече смисъл, когатомножество симптоми се появяват едновременно. Слабото фоново осветление, износването на конектора и появата на призрачни изображения са надежден индикатор за края на експлоатационния живот, а не единична поправима грешка. Подмяната също има смисъл, когато текущият модул предлага по-добри спецификации - по-висока яркост, по-широка работна температура, по-добра защита от проникване -, което би намалило тежестта за бъдеща поддръжка.
Преди да се ангажирате с който и да е път, разгледайте тези пет въпроса:
- Това първата повреда на уреда ли е или е отказвал и преди?
- Повредата ограничена ли е до единичен сменяем компонент?
- Общите разходи за ремонт - части, труд и престой - остават ли значително под цената за подмяна?
- Дали ремонтираният модул реалистично ще издържи през оставащото обслужване на системата?
- Текущата замяна предлага ли значително по-добри спецификации за това приложение?
Ако три или повече отговора подкрепят замяната, това обикновено е по-ясният път. Разгледайте пълнияпродуктова гамаилиговорете със специалистотносно снабдяването. За контексти на търговия на дребно и табели,персонализирани LCD конфигурации за табели на дребночесто осигуряват по-добра дългосрочна-икономика от директната размяна на харесване-за-подобно.
Превантивна поддръжка
- Контрол на околната среда:Разположете в диапазона на номиналната температура и влажност на модула, като използвате най-лошите-случайни условия за планиране. В среда с висока-влажност запечатаните кутии с проверени IP оценки са изискване, а не предпазна мярка.
- Управление на мощността:Използвайте регулирани консумативи с хардуерна защита от пренапрежение. Избягвайте продължително задно осветяване при максимална яркост - адаптивният контрол на яркостта намалява износването на LED без видимо въздействие върху използваемостта.
- Планирани прегледи:Ежемесечно - проверявайте мястото на съединителя и търсете кондензация. На тримесечие - изпълнете диагностичен тест и проверете захранващото напрежение под товар. Ежегодно - проверявайте пулсациите на захранването и инспектирайте оптичните слоеве за разслояване или стареене на поляризатора.

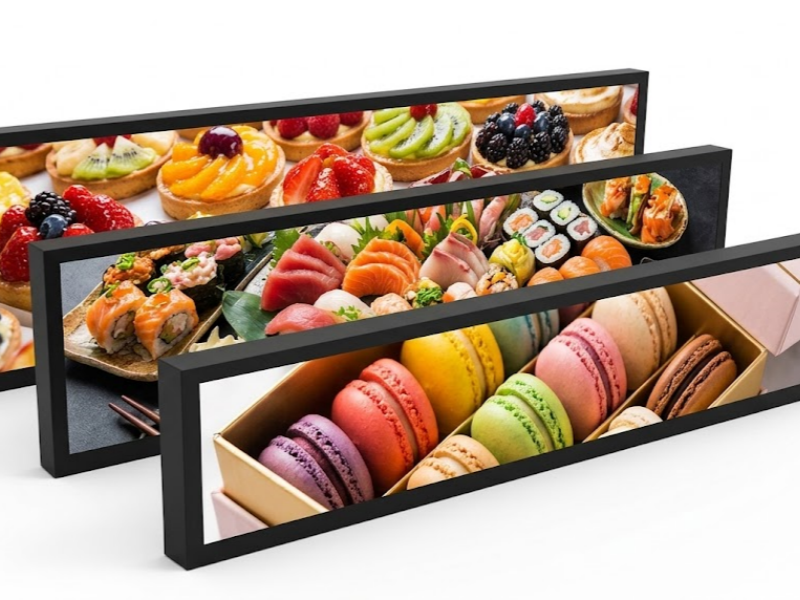

Затерминал за самообслужване-внедрявания, работещи непрекъснато в среди с висок-трафик, тримесечната проверка е най-високата{1}}стойностна дейност за отделна поддръжка.Разтегнати LCD екрани, използвани в супермаркетиизправени пред специфично излагане на влага и почистващи химикали, които стандартните графици за поддръжка може да не се справят напълно.
Често задавани въпроси
Моят LCD показва бял екран - счупен ли е панелът?
Не е задължително. Белият екран е по-често грешка в комуникацията или инициализацията, отколкото физическа повреда. Проверете конфигурацията на протокола - скорост на предаване, SPI режим или I2C адрес - спрямо листа с данни на модула. Това е особено важно след актуализация на фърмуера или смяна на платка, където настройките може да не са прехвърлени правилно.
Как да разбера дали подсветката или LCD панелът са се повредили?
Осветете с фенерче повърхността на екрана под ъгъл в тъмна стая. Ако можете да видите бледо изображение, панелът извежда правилно и само подсветката не е успешна. Липсата на изображение под фенерче означава, че повредата е в панела, драйверната платка или пътя на сигнала между тях.
Може ли да се коригира мигащ дисплей без смяна на модула?
В повечето случаи да. Трептенето най-често се причинява от разхлабен лентов кабел, маргинална спойка или прекомерни вълни на захранването. Повторното поставяне на конекторите и проверката на стабилността на захранващото напрежение при натоварване разрешава повечето оплаквания от трептене, преди да е необходима подмяна на компоненти.
Безопасно ли е да захранвате дисплей, който е бил изложен на влага?
Не. Оставете модула да изсъхне напълно в среда с ниска{1}}влажност, преди да включите захранването. Захранването на мокър дисплей рискува корозия на електрода и късо съединение, което може трайно да повреди панела.
Защо моят дисплей работи на пейка, но се проваля на полето?
Неизправностите-само при периодично поле почти винаги се причиняват от топлинно разширение при работна температура, прекъсване-на конектора, предизвикано от вибрации, или кондензация по време на стартиране. Повторете действителната среда на разгръщане - температура, вибрация, влажност - по време на стенд тестване. За насоки относно избора на хардуер, който се справя по-последователно с взискателни условия,този преглед на високо{0}}опциите за LCD дисплейпокрива разликите в спецификациите, които са най-важни.
Заключение
Повредите на LCD модула се четат, след като знаете какво да търсите. Тъмен панел, мигащ екран, изкривени изходни данни - всеки се преобразува в управляем списък с вероятни причини и структуриран диагностичен процес намира действителната повреда по-бързо от подмяната на компоненти на случаен принцип. Същият процес също ви казва ясно кога ремонтът е приключил и замяната е правилният отговор.
